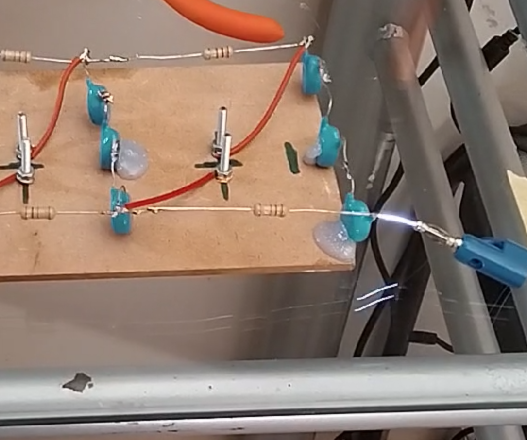

马克思高压发生器电路

马克思高压发生器电路是一种高压电路，用于将高压输入倍增为更高输出电压。,该电路使用mini ZVS感应加热器模块、DC/DC增压模块、笔记本适配器、陶瓷电容器、电阻器、飞回变压器和铜线等元件构建。,制作过程中需要注意安全，避免高压电击。

本文是基于 Instructables 公开项目生成的中文制作指南，不转载原文全文。完整图片、图纸、精确尺寸、评论和作者原说明请访问原文链接。

马克思高压发生器电路

项目概览

马克思高压发生器是一种将高压输入倍增为更高输出电压的电路。该项目使用mini ZVS感应加热器模块、DC/DC增压模块、笔记本适配器、陶瓷电容器、电阻器、飞回变压器、铜线等元件构建。制作过程中需要注意安全，避免高压电击。整个过程包括设置电源、绕制飞回变压器的初级线圈、创建马克思电路、准备木制基板、完成电路、采取安全措施、供电和测量输出电压等步骤。需要特别注意的是，高压电工作需要经验和谨慎，初学者应避免尝试。原文未给出的尺寸、数量或接线细节需要按原图确认。建议在制作过程中仔细检查每个步骤，确保安全和准确性。同时，通用木工/电子制作常识也可以作为参考，补充检查点、施工顺序、安全提醒和替代方案。

基本信息

• 原文标题：Marx Generator Circuit
• 原作者：8-bit-boy
• 来源板块：电路
• 原发布时间：2026-07-13 13:24:07.0
• 原文链接：https://www.instructables.com/Marx-Generator-Circuit/
• 难度判断：进阶，需要高压电工作经验和谨慎
• 原项目步骤数：8
• 原项目图片数：9
• Instructables 浏览数：8
• Instructables 收藏数：0
• 原项目许可：by-nc-sa

开始前准备

• 开始前，需要准备一个安全的工作台，确保工作台干燥、无杂物，且有良好的绝缘保护。
• 工具校准：确保所有工具，尤其是万用表和钳形表，处于良好的工作状态，并且正确使用。
• 安全装备：准备绝缘手套、防护眼镜等安全装备，以防高压电击。
• 原图确认：在开始制作前，仔细查看原文图纸，确认所有元件、尺寸和接线细节。

材料与工具

• mini ZVS感应加热器模块 12V 120W：用于电路的高压输出
• DC/DC增压模块 12-80V 10A：用于升高输入电压
• 笔记本适配器 100W 12V DC：作为电源
• 陶瓷电容器 15kV 222nF：用于马克思电路
• 电阻器 2.2MΩ：用于连接电容器
• 飞回变压器：用于升高电压
• 铜线 1.5mm²：用于连接元件

可操作步骤

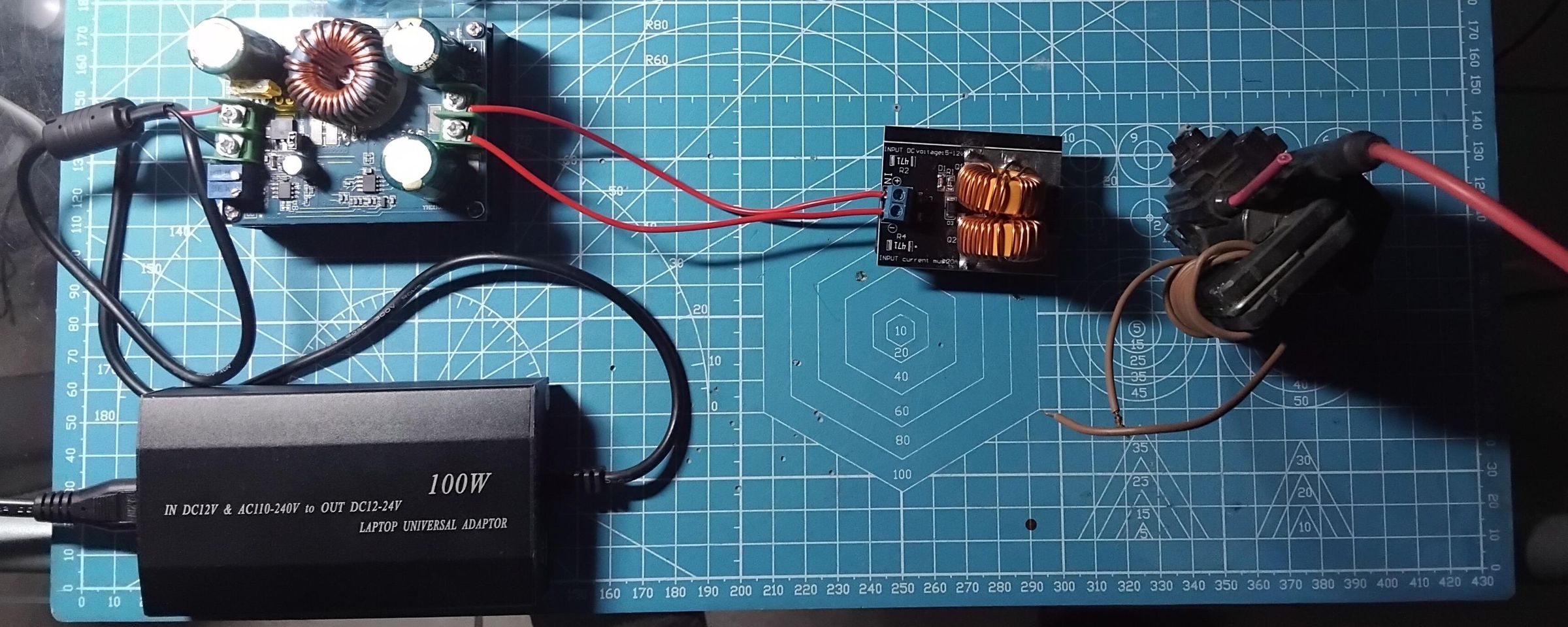

步骤 1：Setup the Power Supply

设置电源：将笔记本适配器、DC/DC增压模块和mini ZVS感应加热器模块连接起来，确保正确的接线和电压输出。查看原步骤图片确认连接方式。

• 原步骤链接：https://www.instructables.com/Marx-Generator-Circuit/step1/Setup-the-Power-Supply/

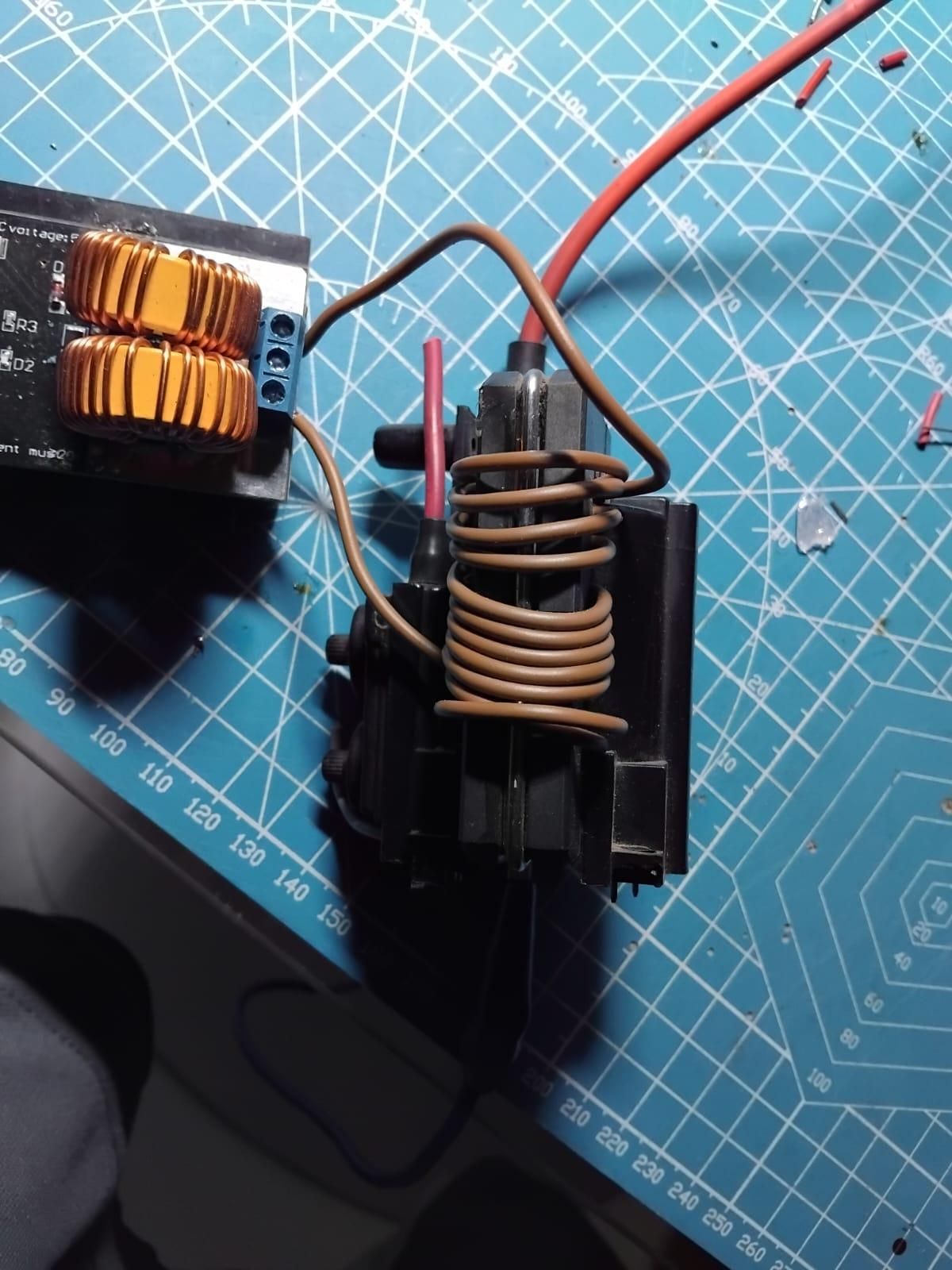

步骤 2：Wind Primary on Flyback Transfomer

绕制飞回变压器的初级线圈：使用11圈铜线绕制初级线圈，并连接到ZVS模块的输出端。查看原步骤图片确认绕制方式。

• 原步骤链接：https://www.instructables.com/Marx-Generator-Circuit/step2/Wind-Primary-on-Flyback-Transfomer/

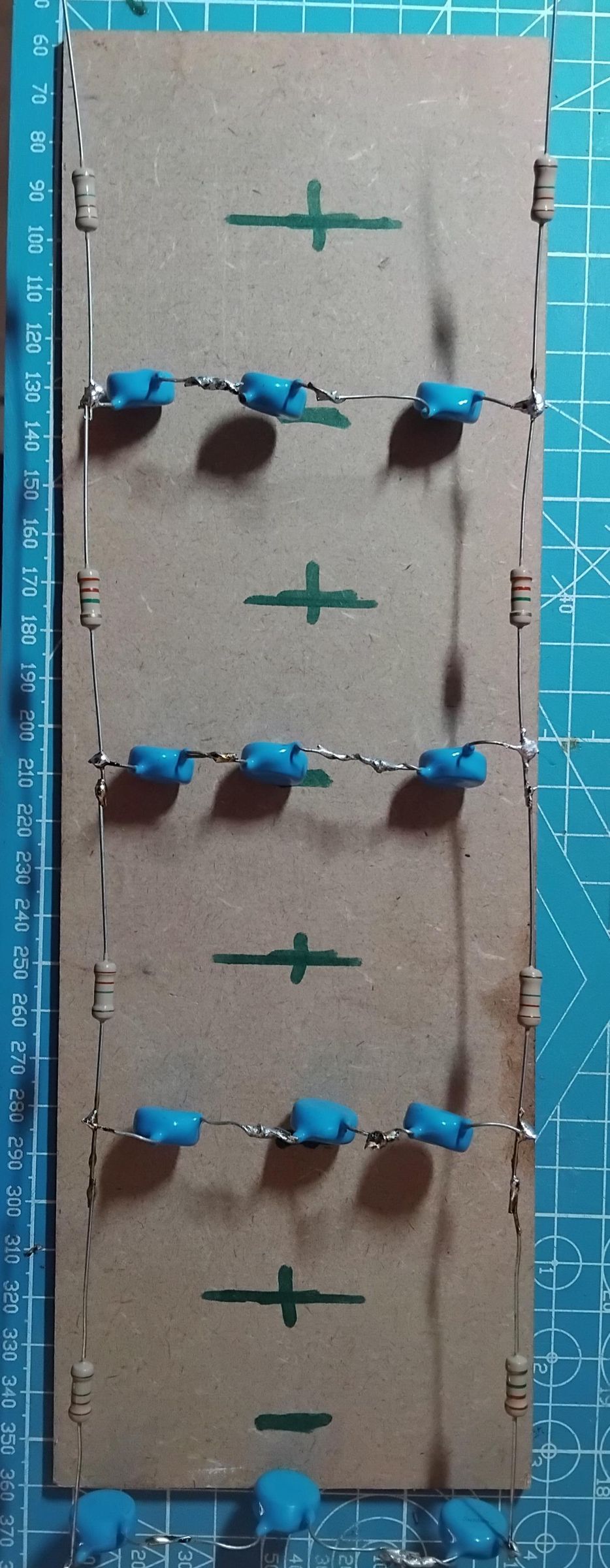

步骤 3：Creating the Marx Circuit

创建马克思电路：将4组3个15kV 222nF陶瓷电容器串联起来，形成马克思电路。查看原步骤图片确认连接方式。

• 原步骤链接：https://www.instructables.com/Marx-Generator-Circuit/step3/Creating-the-Marx-Circuit/

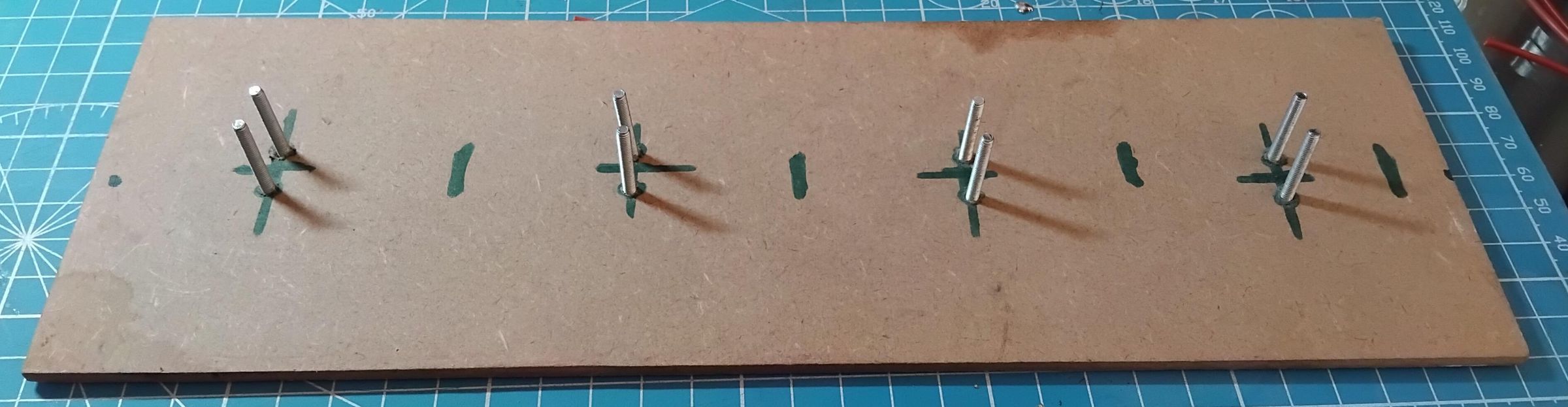

步骤 4：Prepare the Wood Base

准备木制基板：在木制基板上打8个3mm的孔，用于安装25mm的螺栓。查看原步骤图片确认基板布局。

• 原步骤链接：https://www.instructables.com/Marx-Generator-Circuit/step4/Prepare-the-Wood-Base/

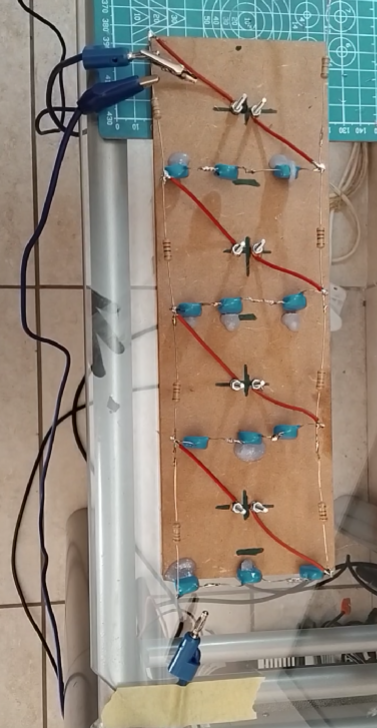

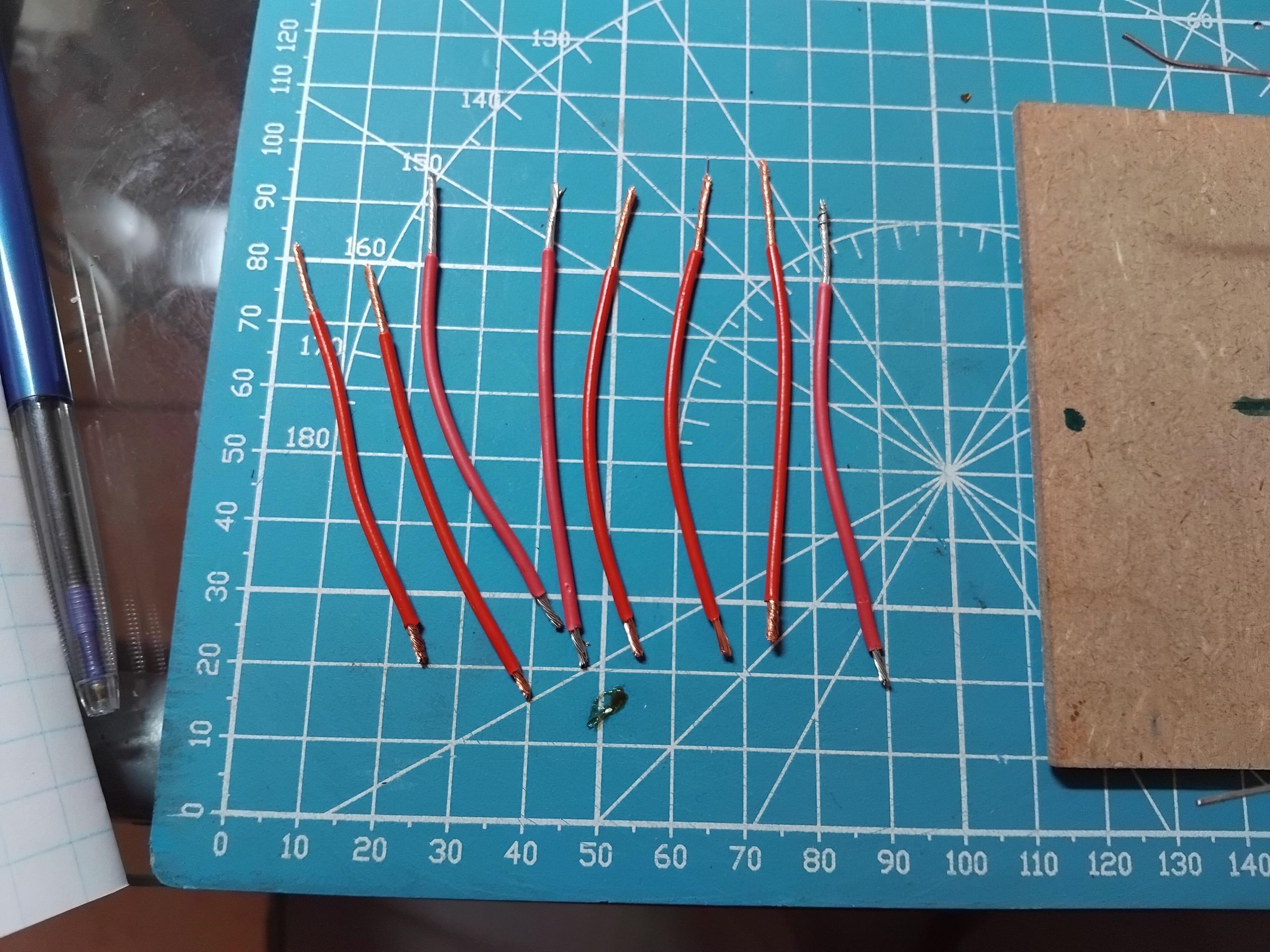

步骤 5：Complete the Circuit

完成电路：连接所有元件，包括马克思电路、飞回变压器和电源。查看原步骤图片确认连接方式。

• 原步骤链接：https://www.instructables.com/Marx-Generator-Circuit/step5/Complete-the-Circuit/

步骤 6：Safety Precautions

采取安全措施：在供电前，确保所有安全措施已采取，包括穿戴绝缘手套和防护眼镜。查看原步骤图片确认安全措施。

• 原步骤链接：https://www.instructables.com/Marx-Generator-Circuit/step6/Safety-Precautions/

步骤 7：Power the Circuit

供电和测量输出电压：供电后，测量输出电压，使用万用表或钳形表。查看原步骤图片确认测量方式。

• 原步骤链接：https://www.instructables.com/Marx-Generator-Circuit/step7/Power-the-Circuit/

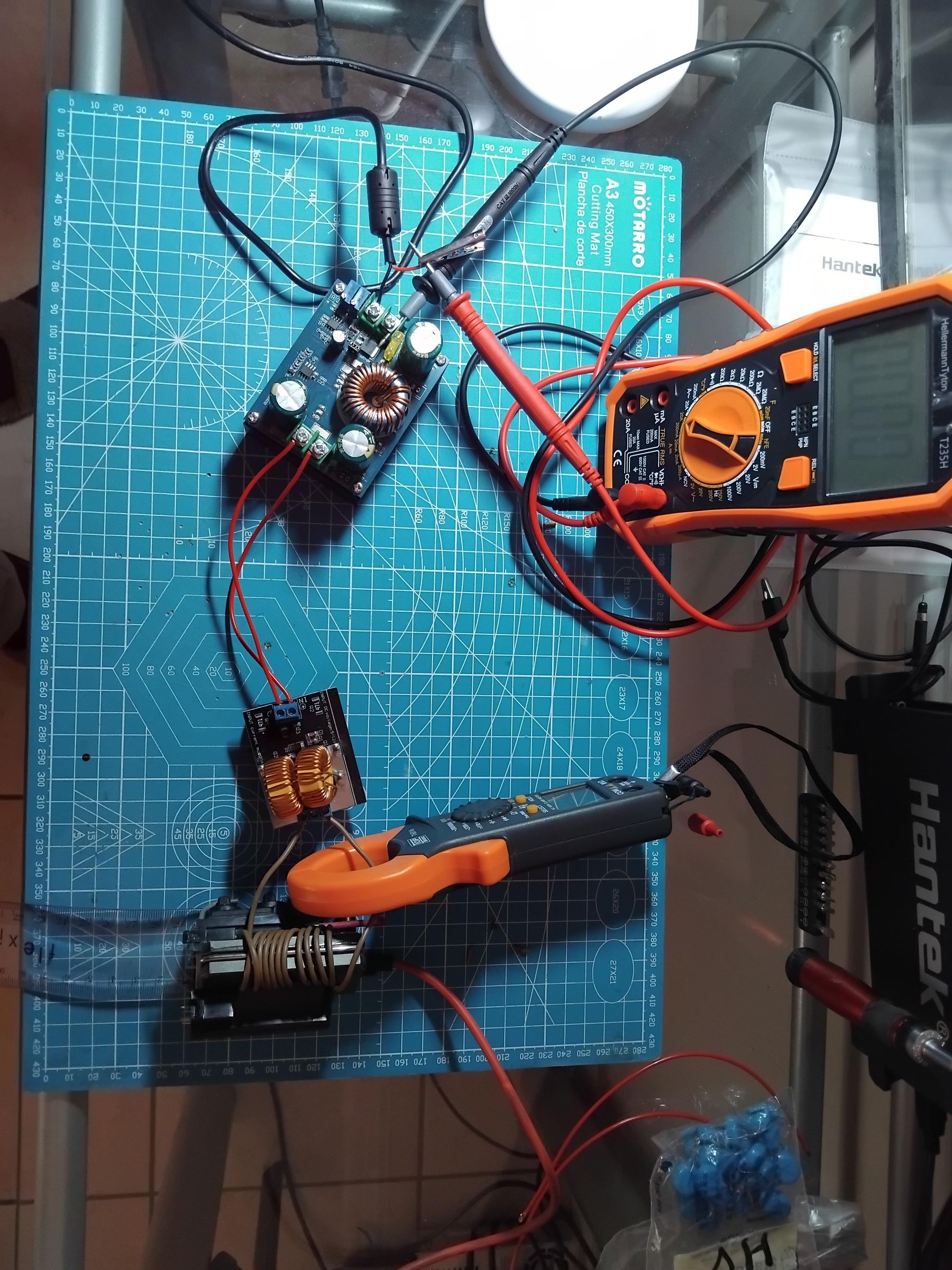

步骤 8：Measurements

原文这一节主要是作者的补充说明、经验记录或总结，自动稿不直接搬运原文。复刻时请打开原步骤链接查看图片、上下文和作者原说明，并把这一节当作最终检查或背景参考。

• 原步骤链接：https://www.instructables.com/Marx-Generator-Circuit/step8/Measurements/

制作提醒

• 安全第一：高压电工作需要经验和谨慎，初学者应避免尝试。
• 电压输出：马克思高压发生器的输出电压可以达到60kV，需要小心处理。
• 电容器充电：电容器充电后，需要使用螺丝刀和绝缘手套进行放电。
• 测量输出电压：使用万用表或钳形表测量输出电压，需要小心处理。

验收与排错

• 检查电路连接：确保所有元件正确连接，避免短路或开路。
• 检查电压输出：测量输出电压，确保达到预期值。
• 检查安全措施：确保所有安全措施已采取，包括穿戴绝缘手套和防护眼镜。
• 检查电容器充电：确保电容器充电后，使用螺丝刀和绝缘手套进行放电。

可选改造

• 增加电压输出：可以通过增加电容器或飞回变压器的匝数来增加电压输出。
• 改善安全措施：可以通过增加安全措施，例如使用更好的绝缘材料或增加安全距离来改善安全性。
• 优化电路设计：可以通过优化电路设计，例如使用更好的元件或改善布局来优化电路性能。
