自制紫外线传感器，配备OLED显示屏
项目概览
本项目旨在制作一个可以检测紫外线强度并在OLED显示屏上显示的设备。该设备适合于需要长时间在户外工作或活动的人群，尤其是在夏季。核心原理是使用Arduino微控制器、UV传感器和OLED显示屏。制作顺序包括电子元件的连接、Arduino代码的上传以及测试。需要注意的是，UV传感器的信号引脚需要连接到Arduino的A0口，OLED显示屏的SCL和SDA引脚需要连接到Arduino的A5和A4口。建议在开始前准备好所有材料和工具，并在连接电子元件时注意安全。原文未给出的尺寸和数量需要按原图确认。建议在测试时将设备放在阳光下或窗户附近，以检查UV强度的变化。
基本信息
- 原文标题：How to Make a UV Sensor With OLED Screen Display
- 原作者：lobster_enthusiast
- 来源板块：电路
- 原发布时间：2026-07-25 08:35:08.0
- 原文链接：https://www.instructables.com/How-to-Make-a-UV-Sensor-With-OLED-Screen-Display/
- 难度判断：中等，需要基本的电子制作知识和Arduino编程技能
- 原项目步骤数：3
- 原项目图片数：6
- Instructables 浏览数：7
- Instructables 收藏数：0
- 原项目许可：by-nc-sa
开始前准备
- 开始前，请准备好工作台和必要的工具，包括剪线钳、电烙铁等。
- 工具校准：确保所有工具都处于良好的工作状态，尤其是电烙铁的温度控制。
- 安全装备：在操作电子元件时，建议佩戴防静电手环和安全眼镜。
- 原图确认：请查看原文中的图片和图纸，以确认电子元件的连接和布局。
材料与工具
- Arduino Nano：微控制器，负责处理UV传感器的信号和控制OLED显示屏。
- UV传感器GUVA-S12SD：检测紫外线强度的传感器，信号引脚需要连接到Arduino的A0口。
- OLED显示屏：显示UV强度的屏幕，SCL和SDA引脚需要连接到Arduino的A5和A4口。
- 面包板和跳线：用于连接电子元件，建议使用高质量的面包板和跳线以避免信号损失。
可操作步骤
步骤 1：Electronics Wiring

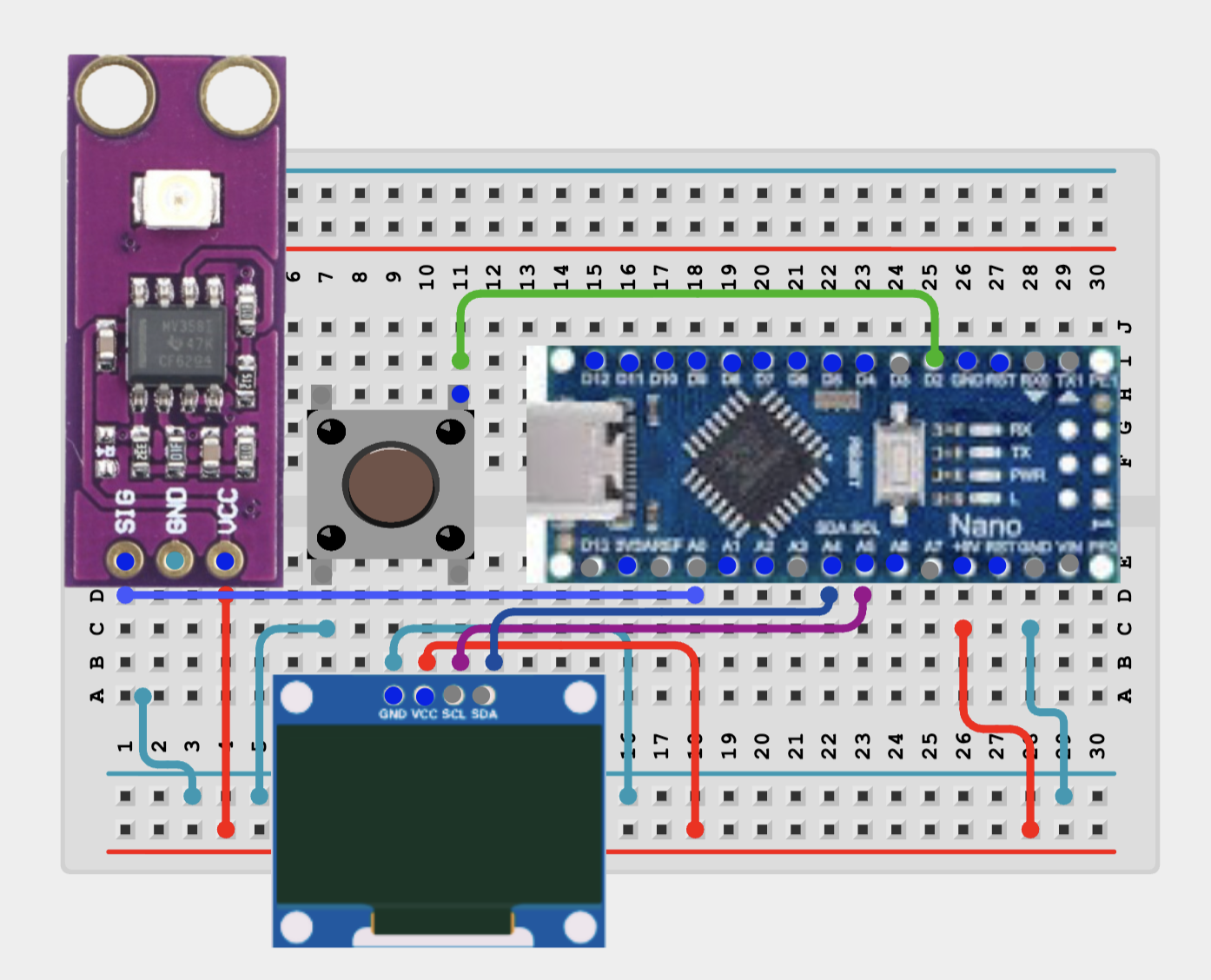

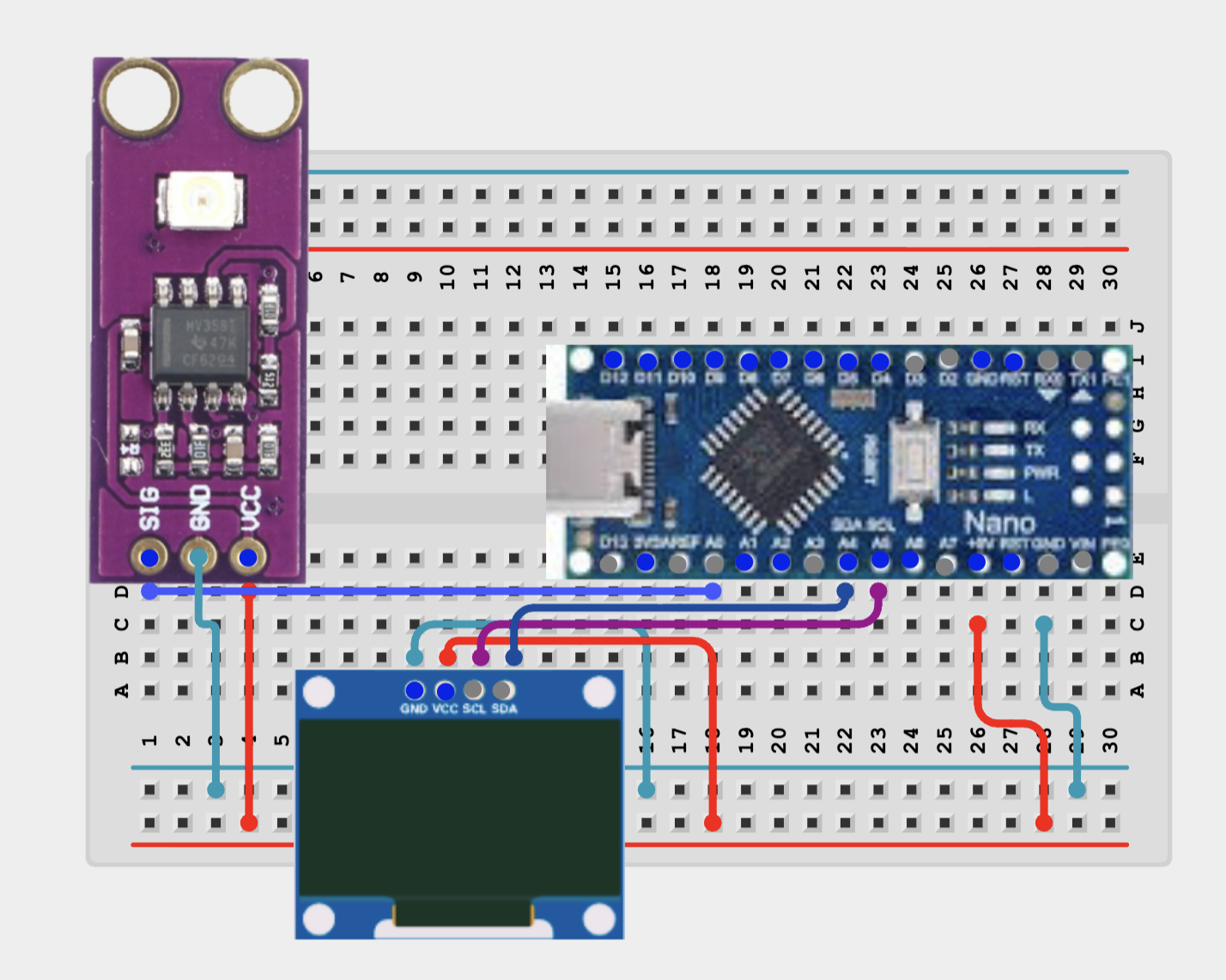

电子元件连接：将UV传感器和OLED显示屏连接到Arduino，注意信号引脚和电源引脚的连接。原步骤有2张图，请查看原图确认连接方式。
步骤 2：Upload Arduino Code + Drawing Bitmaps

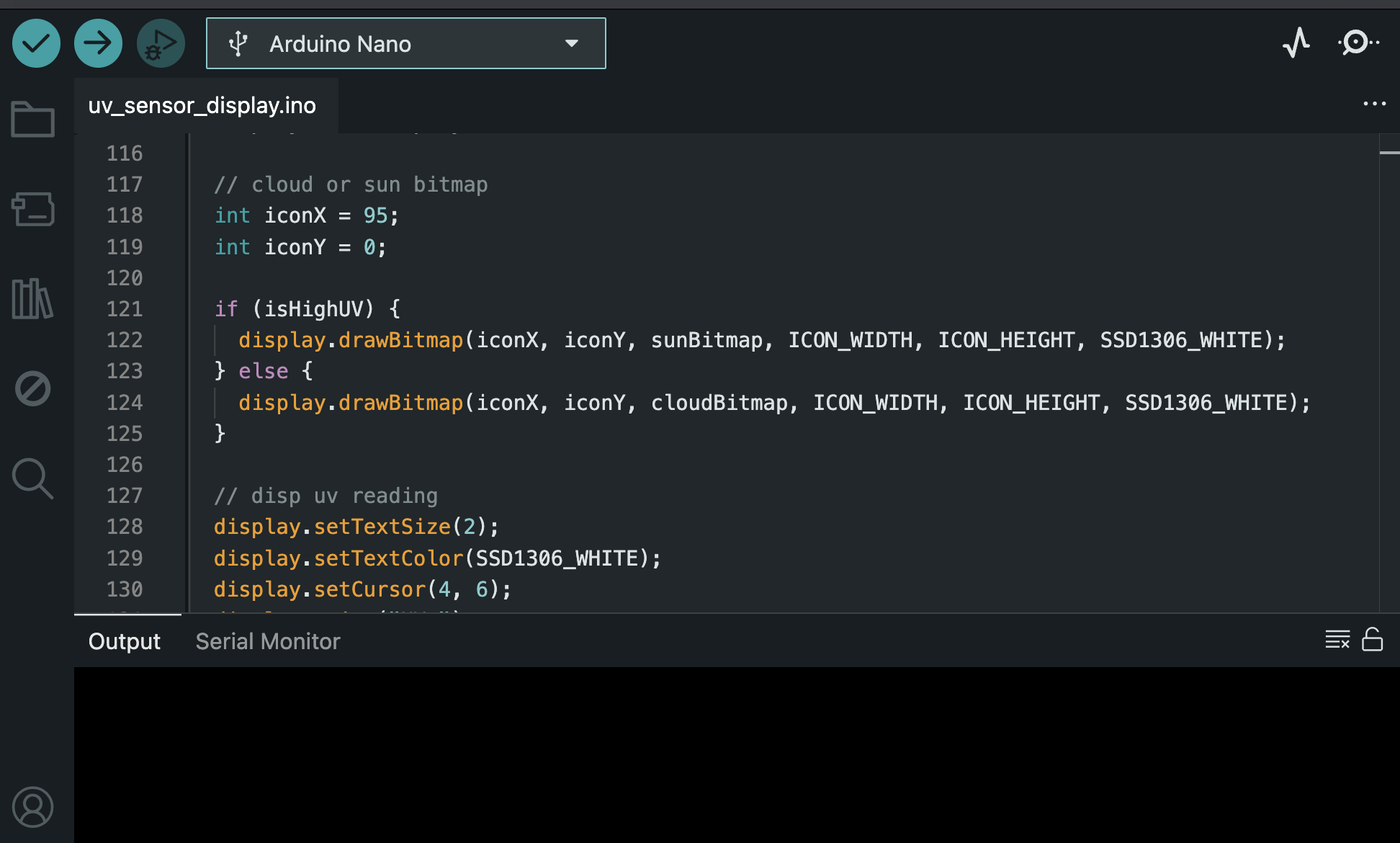

Arduino代码上传：将提供的Arduino代码上传到Arduino Nano，注意代码中的定义和变量。原步骤有1张图，请查看原图确认代码内容。
步骤 3：Test

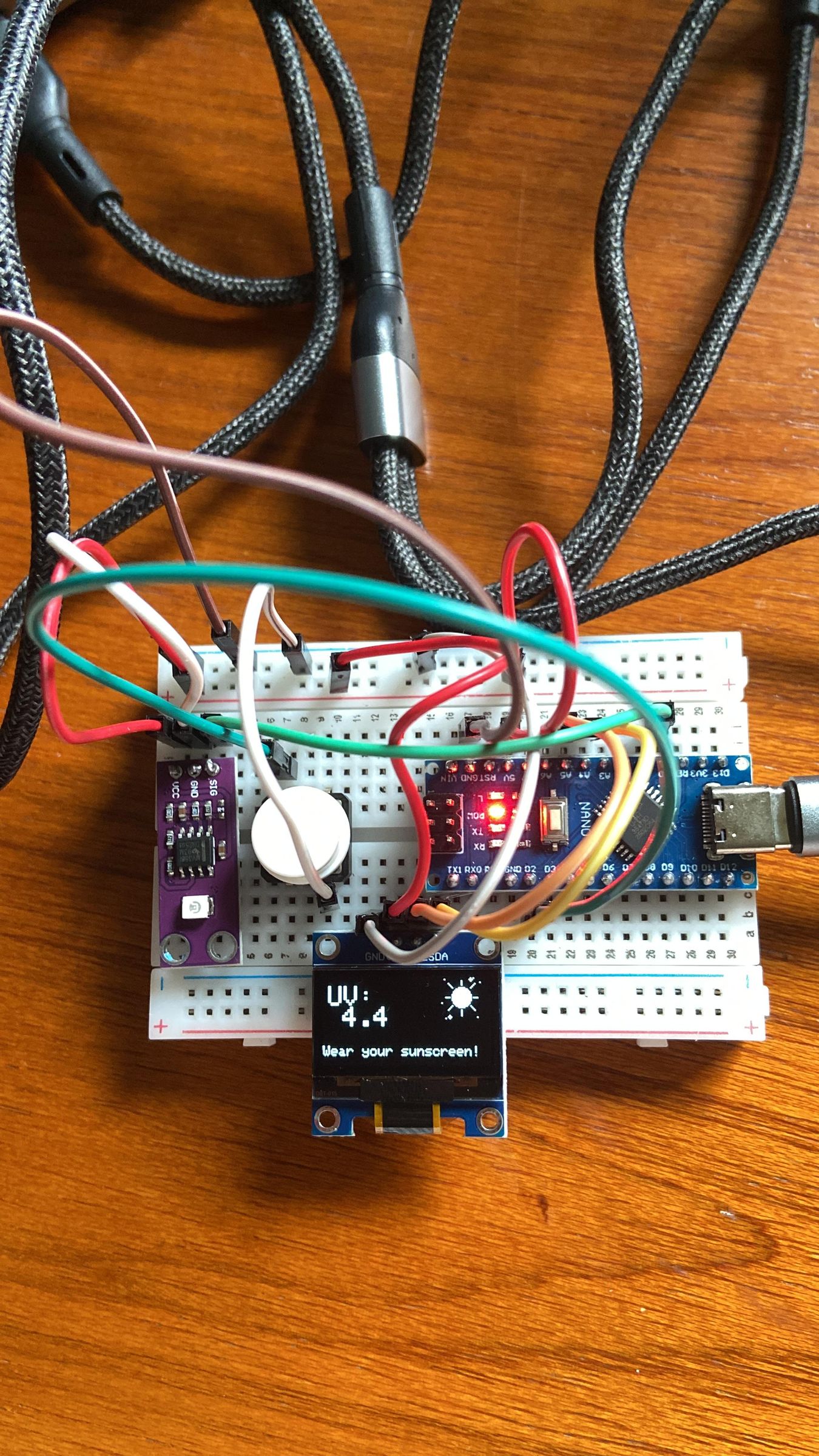

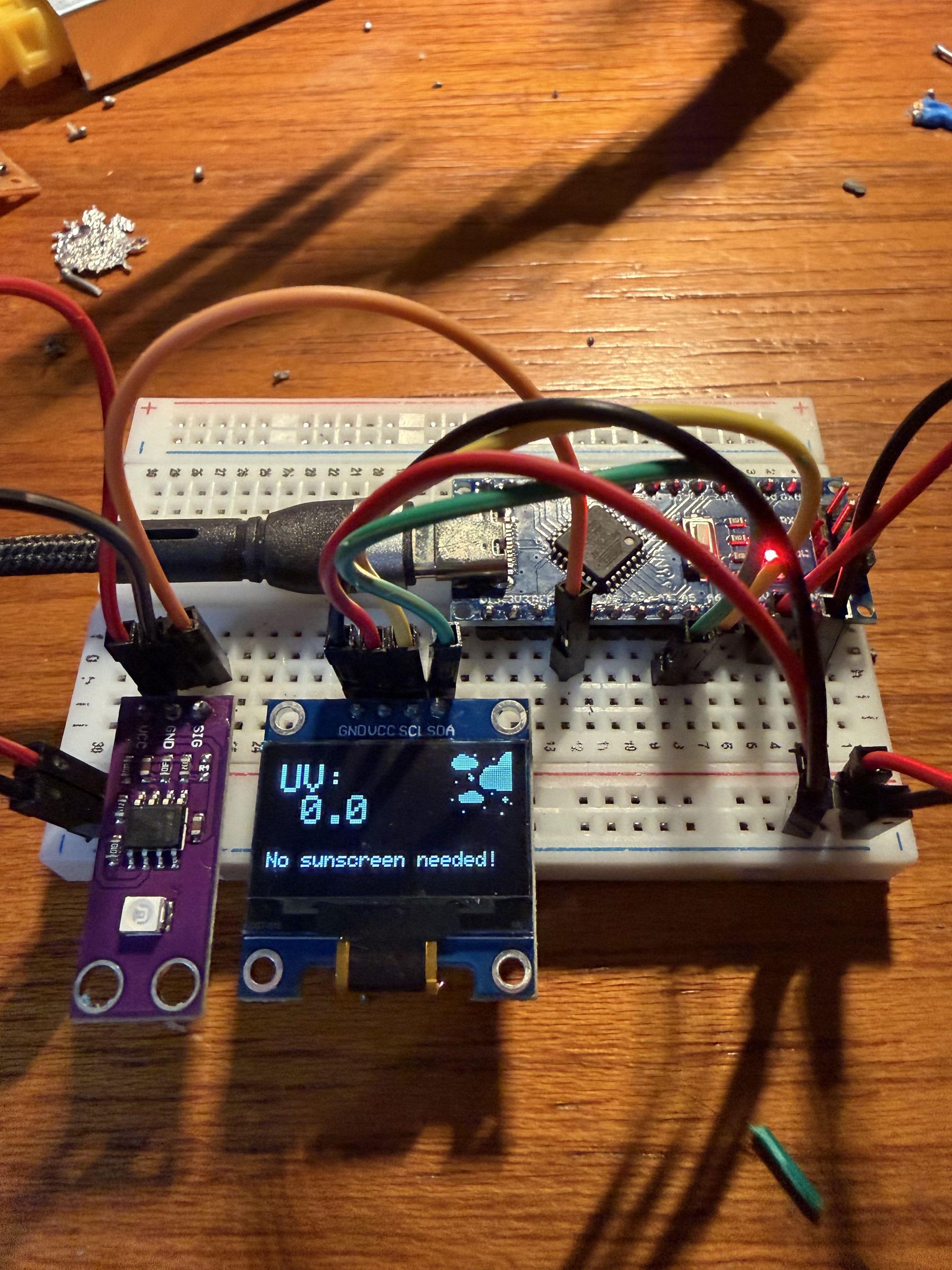

测试：将设备放在阳光下或窗户附近，检查UV强度的变化。原步骤有2张图，请查看原图确认测试结果。
制作提醒
- 安全：在操作电子元件时，建议佩戴防静电手环和安全眼镜，以避免静电损伤和眼部损伤。
- 调试：如果设备无法正常工作，请检查电子元件的连接和Arduino代码的上传，确保所有连接正确且代码无误。
- 校准：UV传感器的信号可能需要校准，请参考原文中的代码和说明进行校准。
- 成品测试：请将设备放在阳光下或窗户附近，检查UV强度的变化，以确保设备正常工作。
验收与排错
- 验收：检查设备是否正常工作，UV强度的变化是否正确显示在OLED显示屏上。
- 排错：如果设备无法正常工作，请检查电子元件的连接和Arduino代码的上传，确保所有连接正确且代码无误。
- UV传感器信号检查：检查UV传感器的信号是否正确连接到Arduino的A0口，信号是否稳定。
- OLED显示屏检查：检查OLED显示屏是否正确显示UV强度的变化，显示是否清晰。
可选改造
- 添加按钮：可以添加一个按钮来控制设备的开关，方便使用。
- 使用其他类型的UV传感器：可以使用其他类型的UV传感器，例如GUVA-S12SD的替代品。
- 添加温度传感器：可以添加一个温度传感器来检测温度的变化，扩展设备的功能。
