将Neopixel环连接到Micro:bit并制作声音级别显示

将Neopixel环连接到Micro:bit,制作声音级别显示,添加Neopixel扩展,编写代码,测试和调试

本文是基于 Instructables 公开项目生成的中文制作指南，不转载原文全文。完整图片、图纸、精确尺寸、评论和作者原说明请访问原文链接。

将Neopixel环连接到Micro:bit并制作声音级别显示

项目概览

本项目将指导您如何将Neopixel环连接到Micro:bit并制作一个声音级别显示。适合电子制作初学者和Micro:bit爱好者。核心原理是利用Micro:bit的音频输入和Neopixel环的LED显示功能。准备方式包括收集材料、连接Neopixel环和Micro:bit、添加Neopixel扩展和编写代码。制作顺序包括连接GND、连接电源、连接数据引脚、添加Neopixel扩展和编写代码。关键风险包括连接错误和代码错误。需要查原图的地方包括连接图和代码截图。可以按自己的材料调整的地方包括Neopixel环的大小和颜色。建议在开始前检查工作台和工具，确保安全装备和测试方法的准备。原文信息较短，以下将补充通用制作建议和明确是建议。

基本信息

• 原文标题：How to Connect Neopixel Ring to the Micro:bit and Make a Sound Level Display
• 原作者：Benji45631
• 来源板块：电路
• 原发布时间：2026-07-30 11:35:48.0
• 原文链接：https://www.instructables.com/How-to-Connect-Neopixel-Ring-to-the-Microbit-and-M/
• 难度判断：入门/因为只需要基本的电子制作知识和Micro:bit编程技能
• 原项目步骤数：5
• 原项目图片数：6
• Instructables 浏览数：12
• Instructables 收藏数：1
• 原项目许可：by-nc-nd

开始前准备

• 开始前，请确保工作台清洁干燥，工具齐全，安全装备准备就绪。建议戴防静电手环和安全眼镜。
• 检查Micro:bit和Neopixel环是否损坏，确保所有引脚完整。建议使用万用表检查引脚是否短路。
• 确认原图和代码截图，了解连接和编码的细节。建议在开始前阅读整个教程，了解整个制作过程。
• 准备测试方法，包括音频输入和LED显示测试。建议使用示波器和万用表检查音频信号和电压。

材料与工具

• Micro:bit V2（必须是V2！）
• 3x Male to Male 跳线
• Neopixel环（LED数量取决于您的需求！）
• 5V电源（如笔记本或带USB的移动电源）

可操作步骤

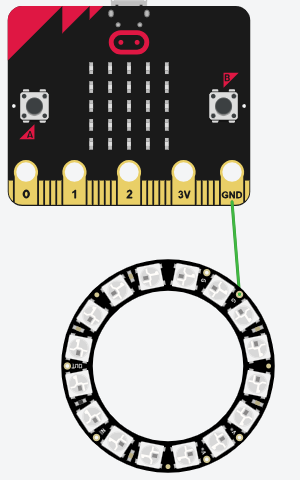

步骤 1：Connecting the GND

连接GND，利用跳线将Neopixel环的GND引脚连接到Micro:bit的GND引脚。完成后检查连接是否牢固，建议查看原步骤图片确认，有1张图。

• 原步骤链接：https://www.instructables.com/How-to-Connect-Neopixel-Ring-to-the-Microbit-and-M/step1/Connecting-the-gND/

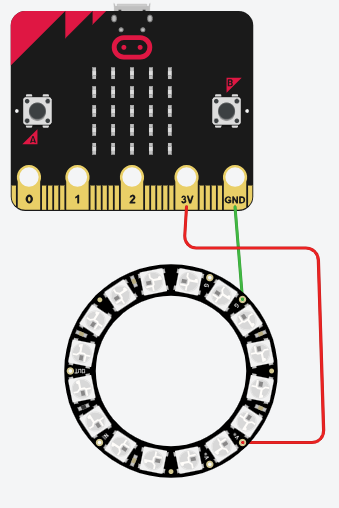

步骤 2：Connecting the Power

连接电源，将Neopixel环的V+引脚连接到Micro:bit的3V引脚。完成后检查电源是否正常，建议查看原步骤图片确认，有1张图。

• 原步骤链接：https://www.instructables.com/How-to-Connect-Neopixel-Ring-to-the-Microbit-and-M/step2/Connecting-the-power/

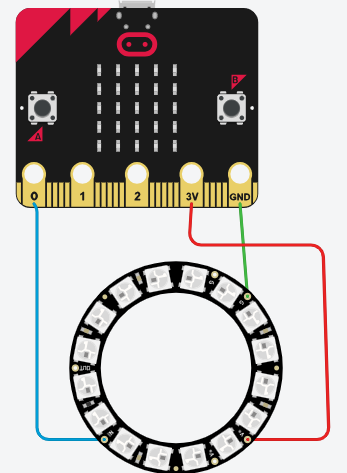

步骤 3：Connecting Data Pin

连接数据引脚，将Neopixel环的IN引脚连接到Micro:bit的P0引脚。完成后检查连接是否正确，建议查看原步骤图片确认，有1张图。

• 原步骤链接：https://www.instructables.com/How-to-Connect-Neopixel-Ring-to-the-Microbit-and-M/step3/Connecting-data-pin/

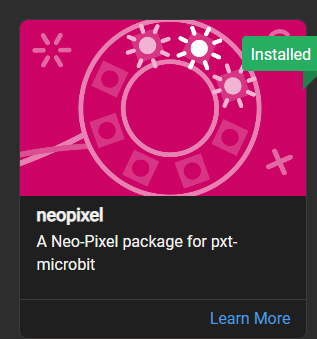

步骤 4：Adding the Neopixel Extension

添加Neopixel扩展，打开Microsoft Makecode，搜索Neopixel扩展并添加。完成后检查扩展是否正常，建议查看原步骤图片确认，有1张图。

• 原步骤链接：https://www.instructables.com/How-to-Connect-Neopixel-Ring-to-the-Microbit-and-M/step4/adding-the-neopixel-extension/

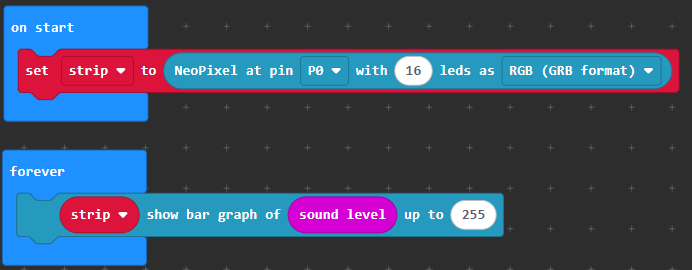

步骤 5：Coding

编写代码，利用Neopixel扩展编写声音级别显示代码。完成后检查代码是否正确，建议查看原步骤图片确认，有1张图。

• 原步骤链接：https://www.instructables.com/How-to-Connect-Neopixel-Ring-to-the-Microbit-and-M/step5/Coding/

制作提醒

• 安全注意事项：请戴防静电手环和安全眼镜，避免电击和眼睛损伤。
• 调试注意事项：请检查连接是否正确，电源是否正常，代码是否正确。
• 校准注意事项：请检查Neopixel环的LED数量和颜色，确保与代码匹配。
• 成品测试注意事项：请检查声音级别显示是否正常，LED是否正常显示。

验收与排错

• 验收步骤：检查连接是否牢固，电源是否正常，代码是否正确。
• 排错步骤：检查连接是否正确，电源是否正常，代码是否正确。如果出现问题，请检查每个步骤，确保没有错误。
• 成功判断：声音级别显示是否正常，LED是否正常显示。
• 错误修正：如果出现问题，请检查每个步骤，确保没有错误。如果仍然出现问题，请查看原文和评论，寻求帮助。

可选改造

• 可选改造：可以更换Neopixel环的大小和颜色，或者添加更多的LED。
• 延伸玩法：可以利用Micro:bit的其他功能，例如加速度计和磁力计，制作更多的项目。
• 代码优化：可以优化代码，提高性能和稳定性。

阅读提示

这篇中文内容用于快速判断项目是否值得进一步阅读和复刻。涉及精确尺寸、电路连接、安全操作、图纸和图片细节时，请以 Instructables 原文为准：https://www.instructables.com/How-to-Connect-Neopixel-Ring-to-the-Microbit-and-M/
