使用游戏控制器控制RC车

项目概览

本项目旨在将廉价RC车的原始控制器替换为无线Xbox控制器，使用ESP32微控制器和PN2222晶体管接口电路。这种设置允许使用RT/LT触发器进行平滑的油门控制和操纵杆进行转向控制，而无需永久修改车辆的内部逻辑板。适合电子爱好者和DIY爱好者。核心原理是使用ESP32微控制器和Bluepad32库来桥接现代蓝牙游戏手柄直接到车辆的内置按钮矩阵。需要准备RC车、Xbox控制器、ESP32、PN2222晶体管、电线、电阻等材料。制作顺序包括拆解控制器、焊接电线、连接ESP32、上传代码和测试。关键风险包括电路错误和代码问题。需要查原图的地方包括电路图和代码。可以按自己的材料调整的地方包括使用不同的微控制器和晶体管。建议在制作过程中注意电路的安全性和可靠性，并进行充分的测试。

基本信息

• 原文标题：How to Control Your RC Car With a Gaming Console Controller
• 原作者：NieuborgJente
• 来源板块：电路
• 原发布时间：2026-08-06 15:03:33.0
• 原文链接：https://www.instructables.com/How-to-Control-Your-RC-Car-With-a-Gaming-Console-C/
• 难度判断：中等，因为需要一定的电子和编程知识
• 原项目步骤数：7
• 原项目图片数：15
• Instructables 浏览数：8
• Instructables 收藏数：0
• 原项目许可：by-nc-sa

开始前准备

• 开始前，需要准备一个稳定的工作台和必要的工具，包括焊接铁和螺丝刀。
• 需要校准工具和设备，确保它们处于良好的工作状态。
• 需要佩戴安全装备，包括防护眼镜和手套，以防止事故发生。
• 需要确认原图和电路图，确保理解电路的连接和工作原理。
• 需要预处理材料，包括剪切电线和准备电阻等元件。
• 需要准备测试方法，包括Serial Monitor和demo视频，以便测试和调试电路。

材料与工具

• RC车：需要一个廉价的RC车作为基础
• Xbox控制器：需要一个Xbox控制器作为新的控制器
• ESP32：需要一个ESP32微控制器作为电路的核心
• PN2222晶体管：需要四个PN2222晶体管作为接口电路
• 电线：需要足够的电线来连接电路
• 电阻：需要四个1k ohm电阻作为电路的元件
• USB-C线：需要一个USB-C线来连接ESP32和电脑

可操作步骤

步骤 1：Breaking the Controller

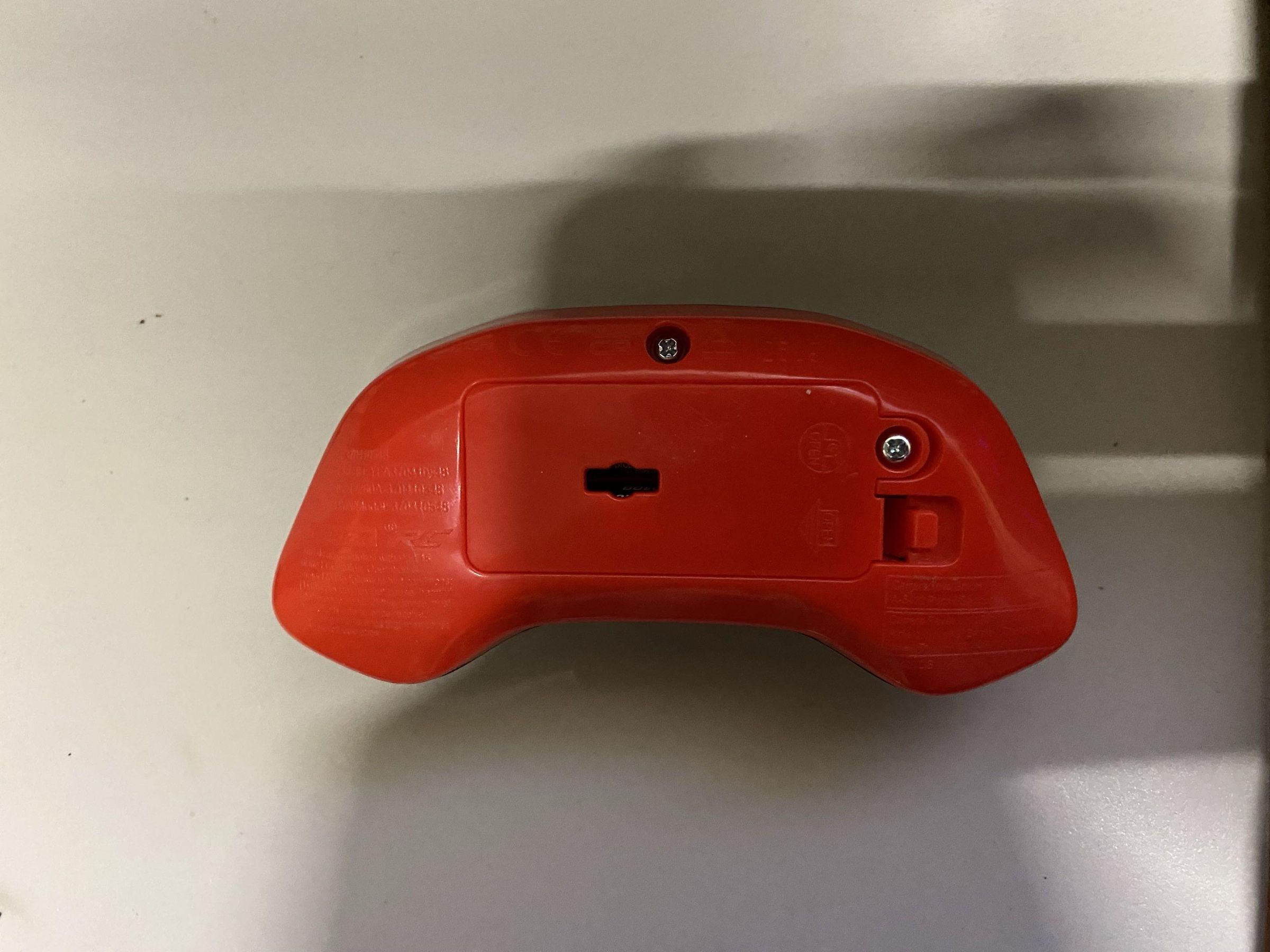

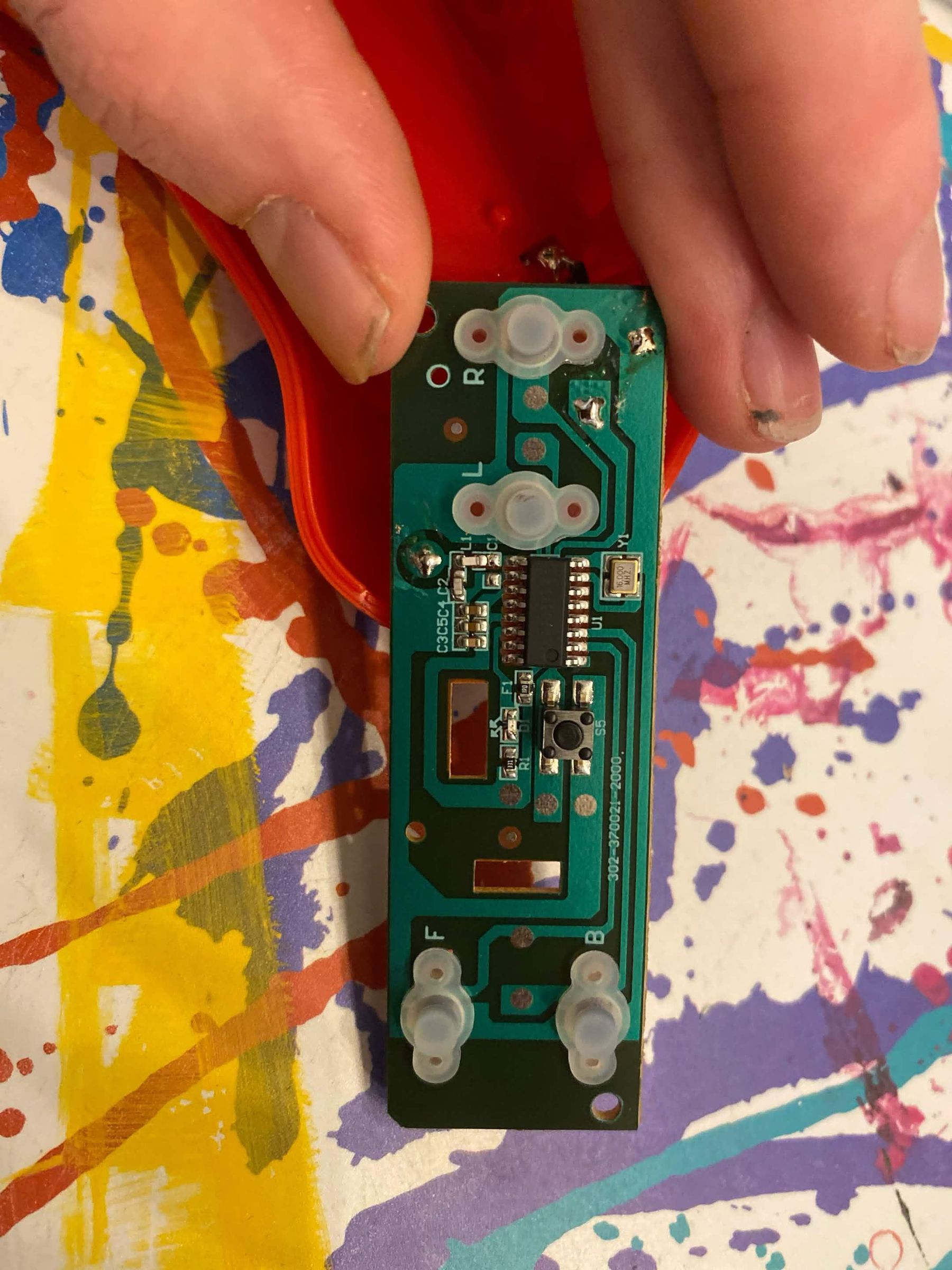

拆解控制器：需要使用螺丝刀拆解控制器，并取出PCB。有2张图，需要看原步骤图片确认。

• 原步骤链接：https://www.instructables.com/How-to-Control-Your-RC-Car-With-a-Gaming-Console-C/step1/Breaking-the-Controller/

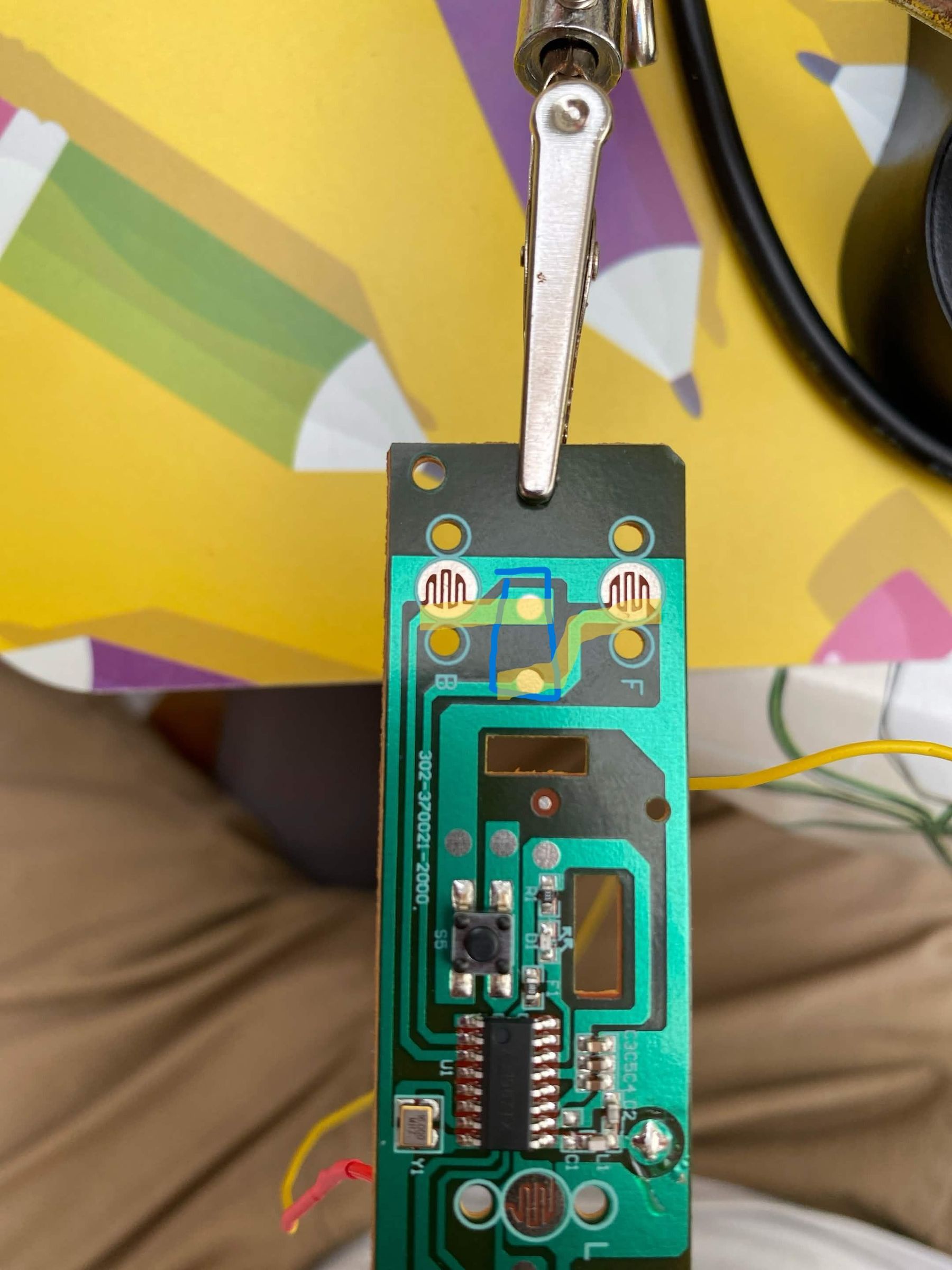

步骤 2：PCB Soldering

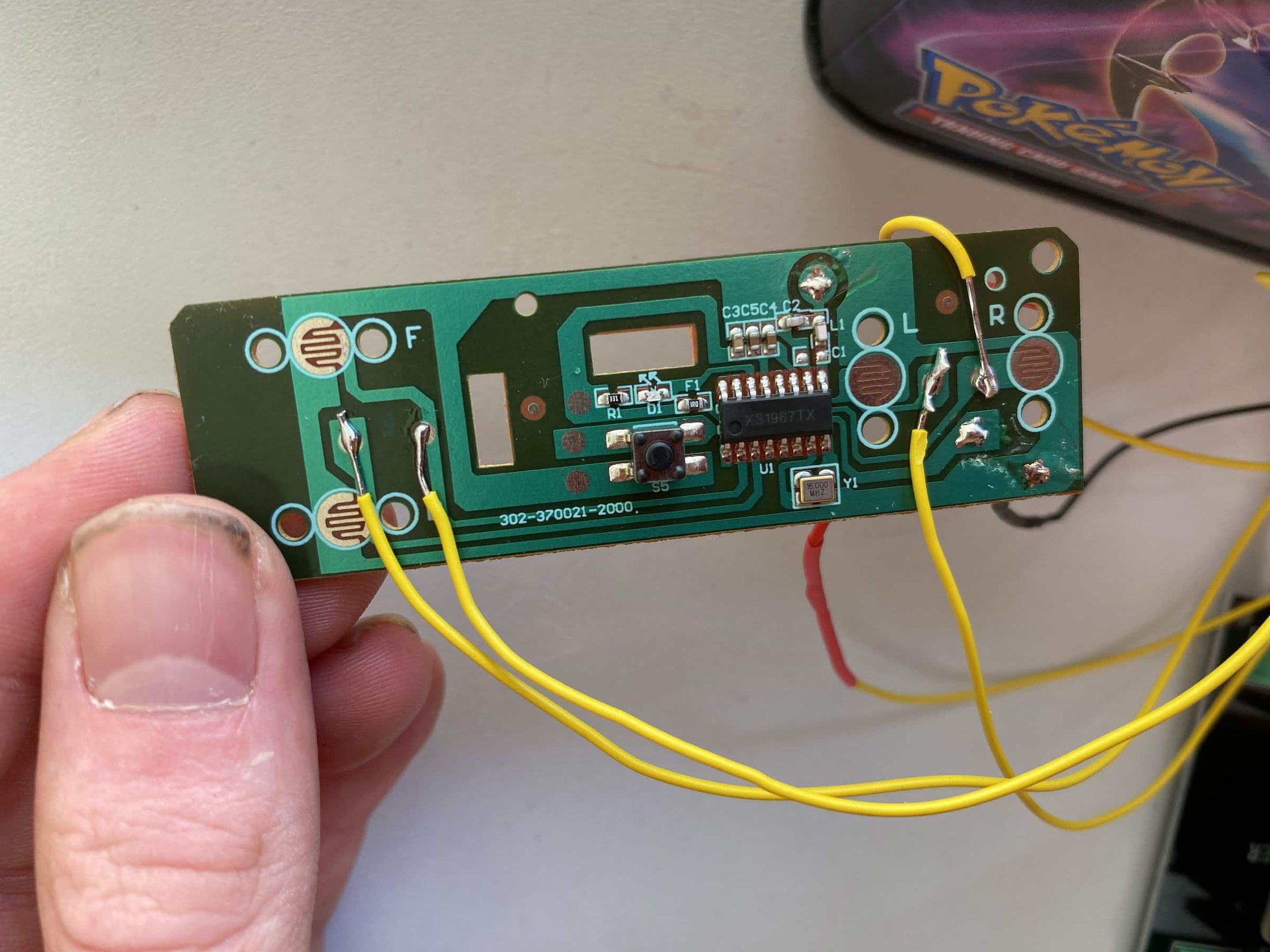

焊接电线：需要将电线焊接到PCB的相应位置。有3张图，需要看原步骤图片确认。

• 原步骤链接：https://www.instructables.com/How-to-Control-Your-RC-Car-With-a-Gaming-Console-C/step2/PCB-Soldering/

步骤 3：Connecting

连接ESP32：需要将ESP32连接到电脑，并上传代码。有0张图，需要看原步骤代码确认。

• 原步骤链接：https://www.instructables.com/How-to-Control-Your-RC-Car-With-a-Gaming-Console-C/step3/Connecting/

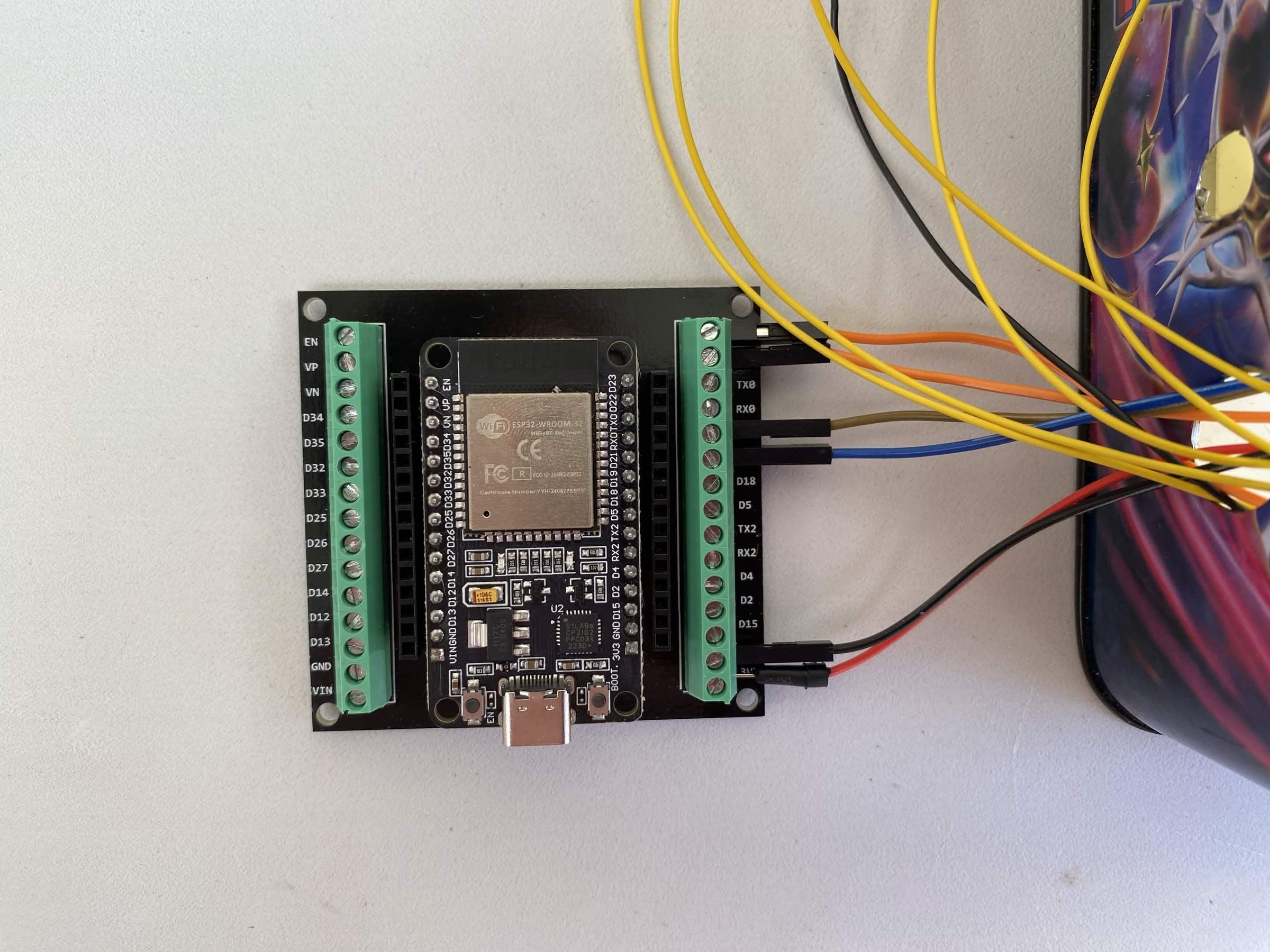

步骤 4：Connecting Esp32

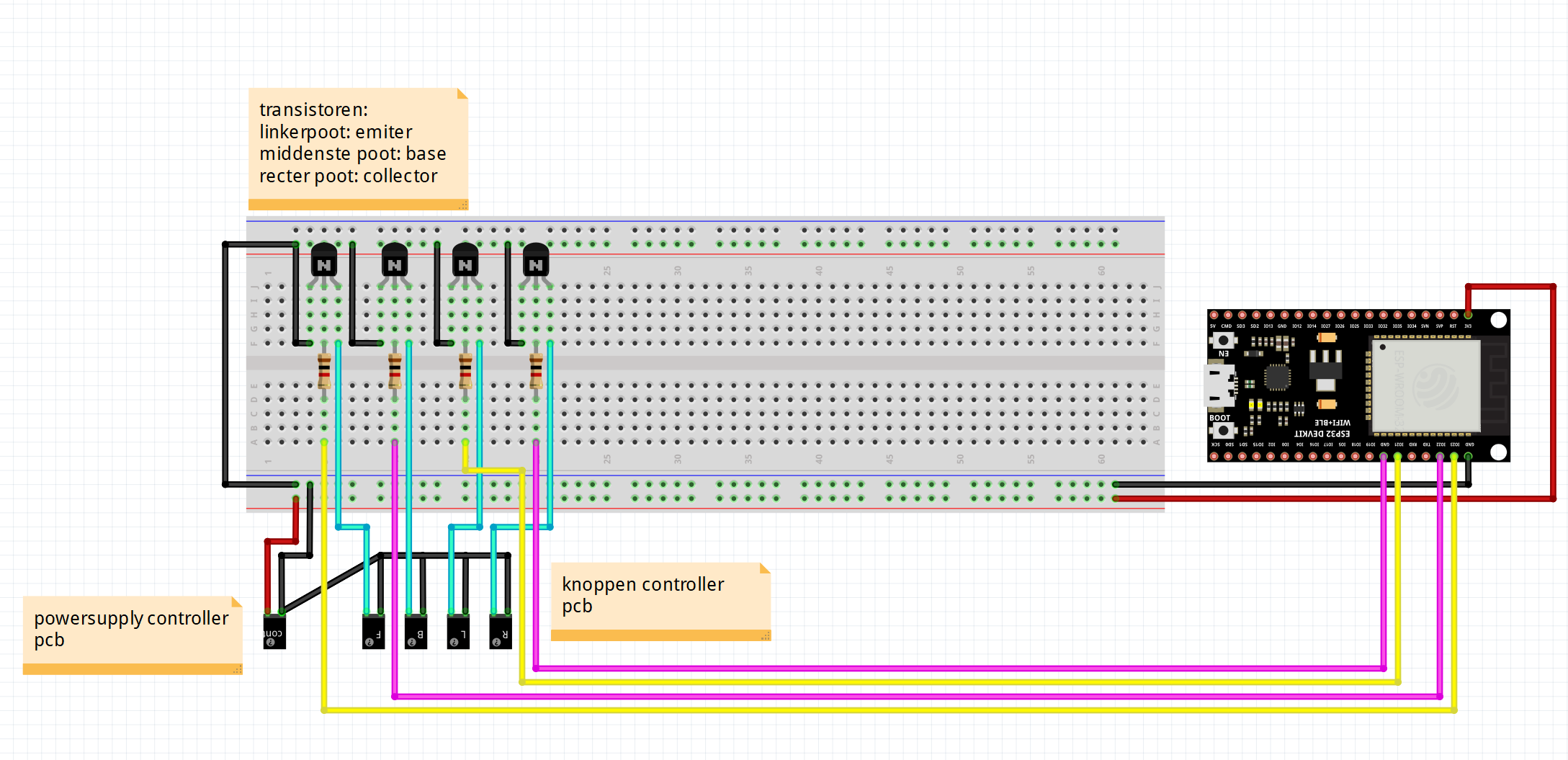

测试：需要测试电路，确保其工作正常。有1张图，需要看原步骤图片确认。

• 原步骤链接：https://www.instructables.com/How-to-Control-Your-RC-Car-With-a-Gaming-Console-C/step4/Connecting-Esp32/

步骤 5：Code

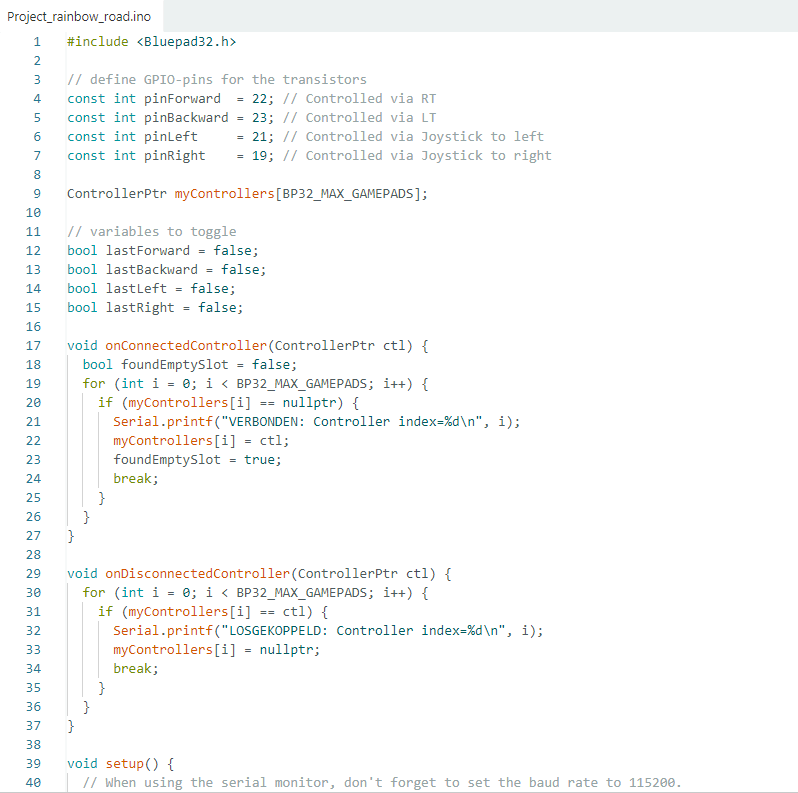

连接控制器：需要将控制器连接到电路，并测试其工作情况。有4张图，需要看原步骤图片确认。

• 原步骤链接：https://www.instructables.com/How-to-Control-Your-RC-Car-With-a-Gaming-Console-C/step5/Code/

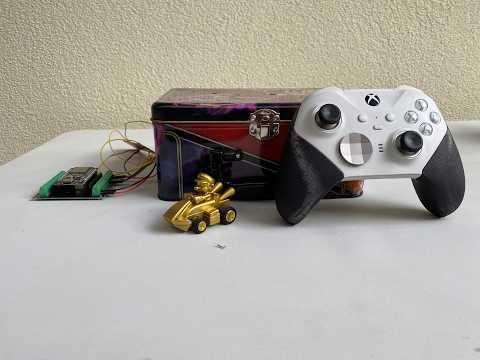

步骤 6：Testing

原文这一节主要是作者的补充说明、经验记录或总结，自动稿不直接搬运原文。复刻时请打开原步骤链接查看图片、上下文和作者原说明，并把这一节当作最终检查或背景参考。

• 原步骤链接：https://www.instructables.com/How-to-Control-Your-RC-Car-With-a-Gaming-Console-C/step6/Testing/

步骤 7：Time to Race

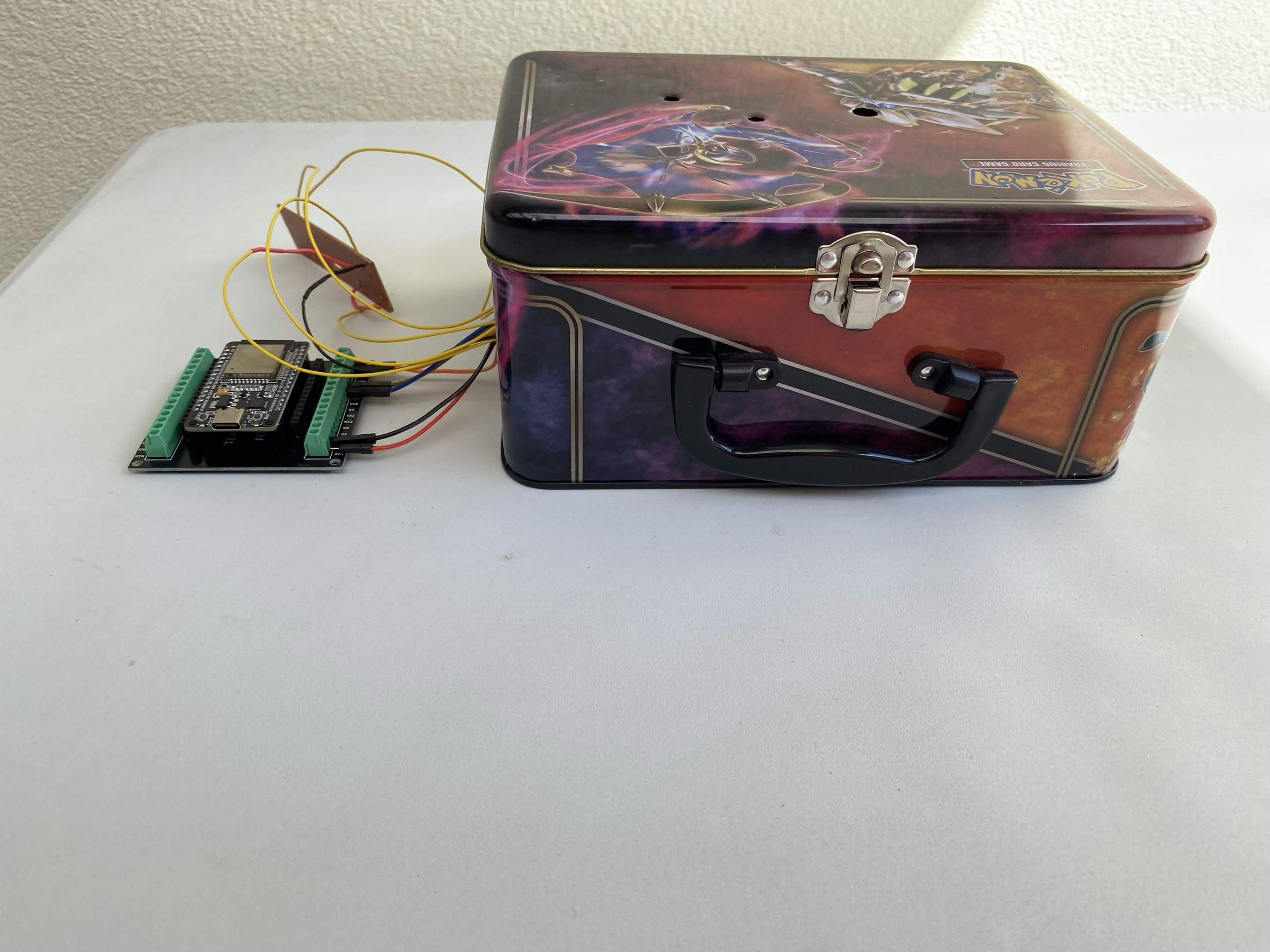

原文这一节主要是作者的补充说明、经验记录或总结，自动稿不直接搬运原文。复刻时请打开原步骤链接查看图片、上下文和作者原说明，并把这一节当作最终检查或背景参考。

• 原步骤链接：https://www.instructables.com/How-to-Control-Your-RC-Car-With-a-Gaming-Console-C/step7/Time-to-Race/

制作提醒

• 安全：需要注意电路的安全性，避免短路和电击。
• 调试：需要进行调试，确保电路工作正常。
• 校准：需要进行校准，确保电路的参数正确。
• 成品测试：需要测试成品，确保其工作正常。

验收与排错

• 验收：需要验收电路，确保其工作正常。
• 排错：需要排除故障，确保电路工作正常。
• 检查电路：需要检查电路，确保其连接正确。
• 测试性能：需要测试电路的性能，确保其符合要求。

可选改造

• 可选改造：可以改造电路，增加新的功能。
• 延伸玩法：可以延伸电路的玩法，增加新的游戏模式。
• 优化性能：可以优化电路的性能，提高其工作效率。

阅读提示

这篇中文内容用于快速判断项目是否值得进一步阅读和复刻。涉及精确尺寸、电路连接、安全操作、图纸和图片细节时，请以 Instructables 原文为准：https://www.instructables.com/How-to-Control-Your-RC-Car-With-a-Gaming-Console-C/
