红外线发射器制作指南

红外线发射器的制作,红外线接收器的应用,电子制作的基础知识

本文是基于 Instructables 公开项目生成的中文制作指南，不转载原文全文。完整图片、图纸、精确尺寸、评论和作者原说明请访问原文链接。

红外线发射器制作指南

项目概览

本项目旨在制作一个红外线发射器，用于与红外线接收器配合，检测物体是否穿过某一路径。红外线发射器的核心是两个NE555时序器，一个产生10Hz的低频信号，控制另一个产生38kHz的高频信号。通过调整电阻和电容的值，可以实现所需的频率。制作过程中需要注意电路的连接、元件的选择以及安全防护。建议在制作前仔细阅读原文，检查材料和工具的准备情况，并在必要时参考原图。另外，需要注意的是，原文中有些尺寸和数量没有给出，需要按原图确认。建议在制作过程中注意电路的调试和测试，确保发射器的正常工作。成品可以用于各种红外线应用场景，例如物体检测、遥控等。

基本信息

• 原文标题：Build an IR Light Emitter for IR Receivers
• 原作者：DidierKabelu
• 来源板块：电路
• 原发布时间：2026-08-17 13:20:22.0
• 原文链接：https://www.instructables.com/Build-an-IR-Light-Emitter-for-IR-Receivers/
• 难度判断：中等/需要一定的电子制作基础
• 原项目步骤数：5
• 原项目图片数：4
• Instructables 浏览数：15
• Instructables 收藏数：0
• 原项目许可：by-nc-sa

开始前准备

• 开始前，请准备好工作台和必要的工具，包括电烙铁、剪线钳等。
• 检查材料和工具的准备情况，确保所有元件和工具都在手边。
• 确认原图和原文的内容，了解制作过程和注意事项。
• 进行安全防护，包括戴安全眼镜、防静电等措施。

材料与工具

• 2 × NE555时序器，用于产生10Hz和38kHz的信号
• 1 × IR LED，用于发射红外线信号
• 2 × 1kΩ电阻，用于限流和分压
• 1 × 6.8kΩ电阻，用于分压和调节
• 1 × 22kΩ或50kΩ电位器，用于调节频率
• 1 × 10µF电容，用于滤波和耦合
• 1 × 1nF电容，用于耦合和滤波
• 1 × 2kΩ，1/4W电阻，用于限流和分压
• 1 × 12V DC电源，用于供电

可操作步骤

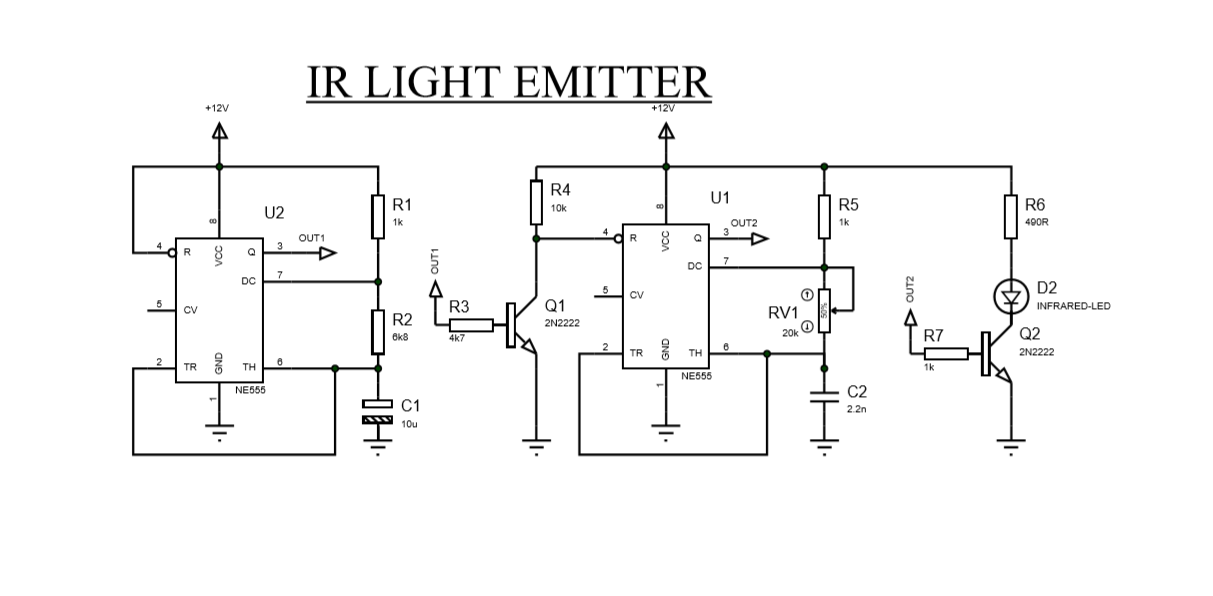

步骤 1：Understand the Circuit

步骤1：制作10Hz的低频振荡器，通过调整电阻和电容的值，实现所需的频率。请参考原图确认电路的连接情况。

• 原步骤链接：https://www.instructables.com/Build-an-IR-Light-Emitter-for-IR-Receivers/step1/Understand-the-Circuit/

步骤 2：Dimension the Two Astable Oscillators

步骤2：制作38kHz的高频振荡器，通过调整电阻和电容的值，实现所需的频率。请参考原图确认电路的连接情况。

• 原步骤链接：https://www.instructables.com/Build-an-IR-Light-Emitter-for-IR-Receivers/step2/Dimension-the-Two-Astable-Oscillators/

步骤 3：Dimension the IR LED Current-Limiting Resistor

步骤3：连接两个振荡器，实现低频信号控制高频信号的输出。请参考原图确认电路的连接情况。

• 原步骤链接：https://www.instructables.com/Build-an-IR-Light-Emitter-for-IR-Receivers/step3/Dimension-the-IR-LED-Current-Limiting-Resistor/

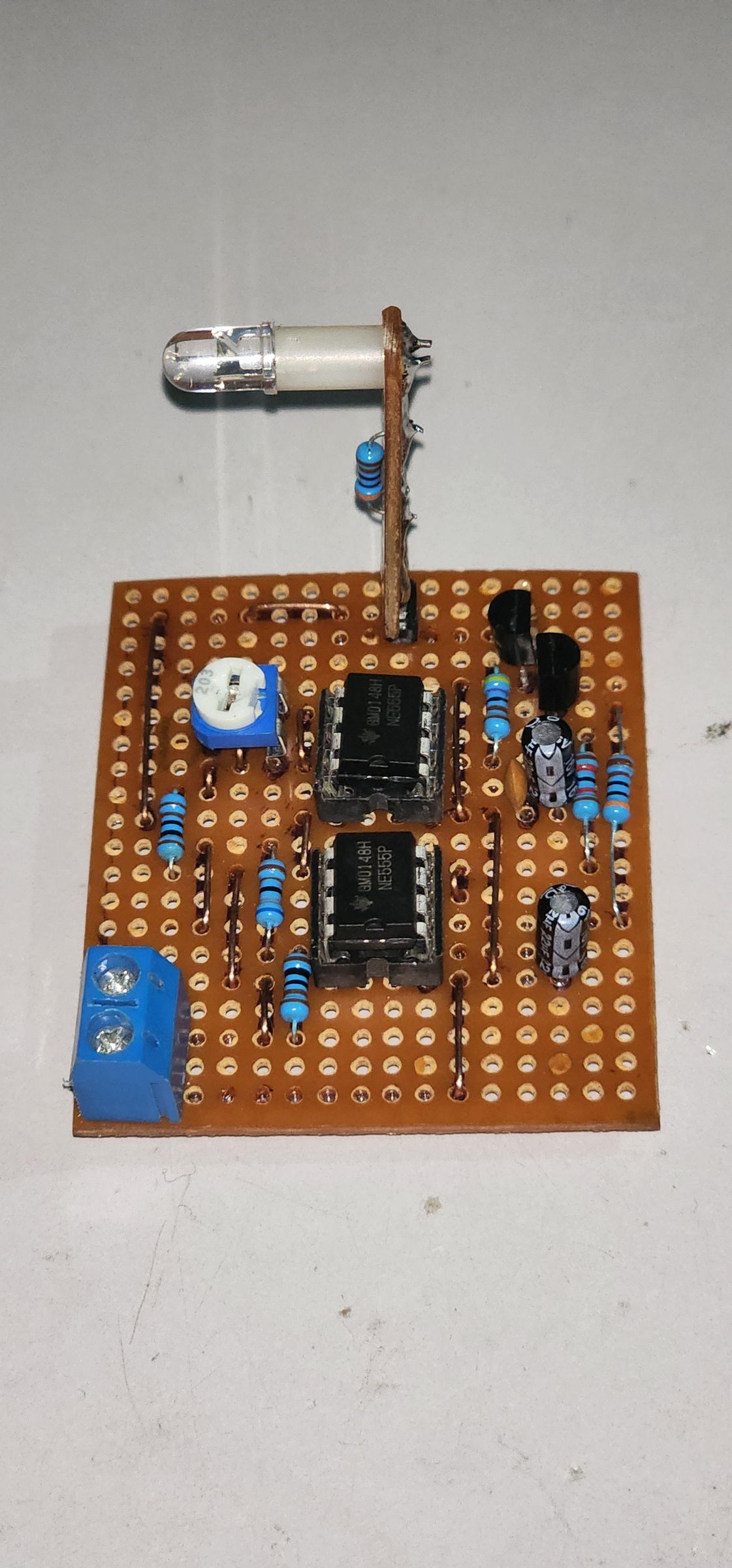

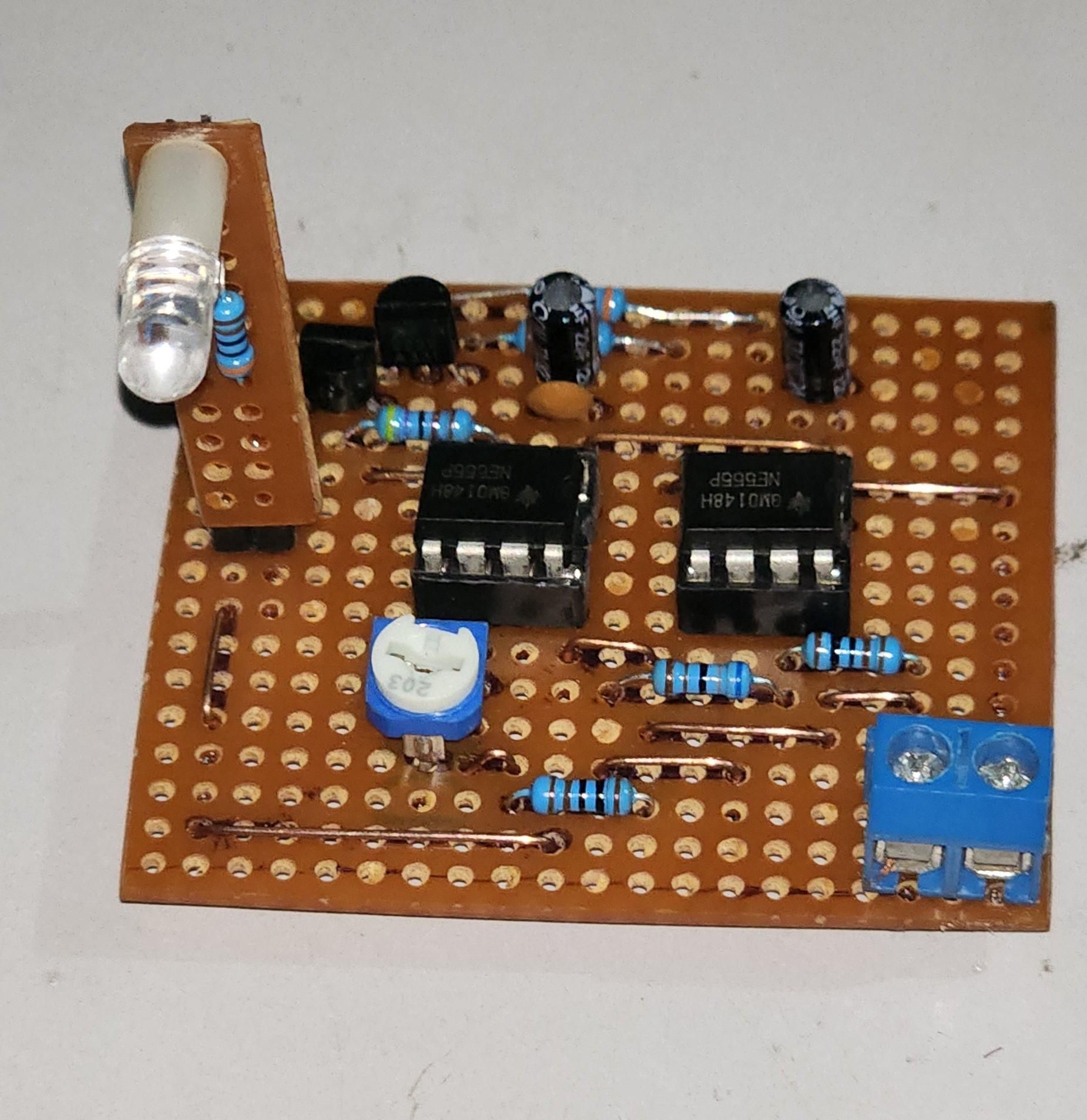

步骤 4：Build the Circuit

步骤4：测试电路，使用示波器检查输出信号的频率和波形。请参考原图确认测试方法和结果。

• 原步骤链接：https://www.instructables.com/Build-an-IR-Light-Emitter-for-IR-Receivers/step4/Build-the-Circuit/

步骤 5：Test the Circuit

步骤5：调整电位器，实现所需的频率和输出信号。请参考原图确认调整方法和结果。

• 原步骤链接：https://www.instructables.com/Build-an-IR-Light-Emitter-for-IR-Receivers/step5/Test-the-Circuit/

制作提醒

• 安全防护：请戴安全眼镜、防静电等措施，避免电击和静电损伤。
• 调试和测试：请使用示波器检查输出信号的频率和波形，确保电路的正常工作。
• 常见问题：请检查电路的连接情况，确保所有元件和工具都在手边。
• 成品测试：请使用红外线接收器测试发射器的输出信号，确保其正常工作。

验收与排错

• 验收和排错步骤1：检查电路的连接情况，确保所有元件和工具都在手边。
• 验收和排错步骤2：使用示波器检查输出信号的频率和波形，确保电路的正常工作。
• 验收和排错步骤3：调整电位器，实现所需的频率和输出信号。
• 验收和排错步骤4：使用红外线接收器测试发射器的输出信号，确保其正常工作。

可选改造

• 可选改造1：增加电路的稳定性，通过添加电容和电阻实现。
• 可选改造2：提高发射器的输出功率，通过增加电源电压或使用更高功率的IR LED实现。
• 可选改造3：实现发射器的调制，通过添加调制电路实现。

阅读提示

这篇中文内容用于快速判断项目是否值得进一步阅读和复刻。涉及精确尺寸、电路连接、安全操作、图纸和图片细节时，请以 Instructables 原文为准：https://www.instructables.com/Build-an-IR-Light-Emitter-for-IR-Receivers/
