太阳跟踪器 DIY 制作指南
太阳跟踪器 DIY 制作指南,提高太阳能板的能量收集效率,使用Arduino板和光电阻,简单易行，适合初学者,可以提高能量输出达40%
本文是基于 Instructables 公开项目生成的中文制作指南，不转载原文全文。完整图片、图纸、精确尺寸、评论和作者原说明请访问原文链接。
太阳跟踪器 DIY 制作指南
项目概览
本项目旨在创建一个太阳跟踪器，用于提高太阳能板的能量收集效率。通过使用Arduino板、光电阻、电阻、面包板和低扭矩电机，用户可以制作一个简单的控制器来保持太阳能板始终与阳光垂直。这种系统可以提高能量输出达40%，对于偏远地区的生活尤其重要。本指南将指导用户完成制作过程，包括材料准备、电路连接、编程和测试。需要注意的是，用户需要参考原图确认具体的连接和尺寸。建议用户在制作过程中注意安全，使用适当的工具和材料，并在遇到问题时参考原文和评论。
基本信息
- 原文标题：Solar Follower
- 原作者：tbp2208
- 来源板块：电路
- 原发布时间：2026-08-19 08:08:14.0
- 原文链接：https://www.instructables.com/Solar-Follower/
- 难度判断：中等，需要基本的电子和编程知识
- 原项目步骤数：4
- 原项目图片数：4
- Instructables 浏览数：17
- Instructables 收藏数：0
- 原项目许可：by-nc-sa
开始前准备
- 开始前，请确保工作台清洁整齐，工具齐全，安全装备到位。
- 请参考原图确认材料和工具的具体要求和尺寸。
- 在开始制作前，请确保Arduino板和其他电子元件处于正常工作状态。
- 请准备好面包板、跳线和其他必要的材料和工具。
材料与工具
- Arduino板：用于控制太阳跟踪器的核心元件
- 光电阻（3个）：用于检测阳光的强度和方向
- 电阻（3个）：用于分压和限流
- 面包板：用于连接和测试电路
- 低扭矩电机：用于驱动太阳能板的转动
- 跳线：用于连接电路的各个部分
可操作步骤

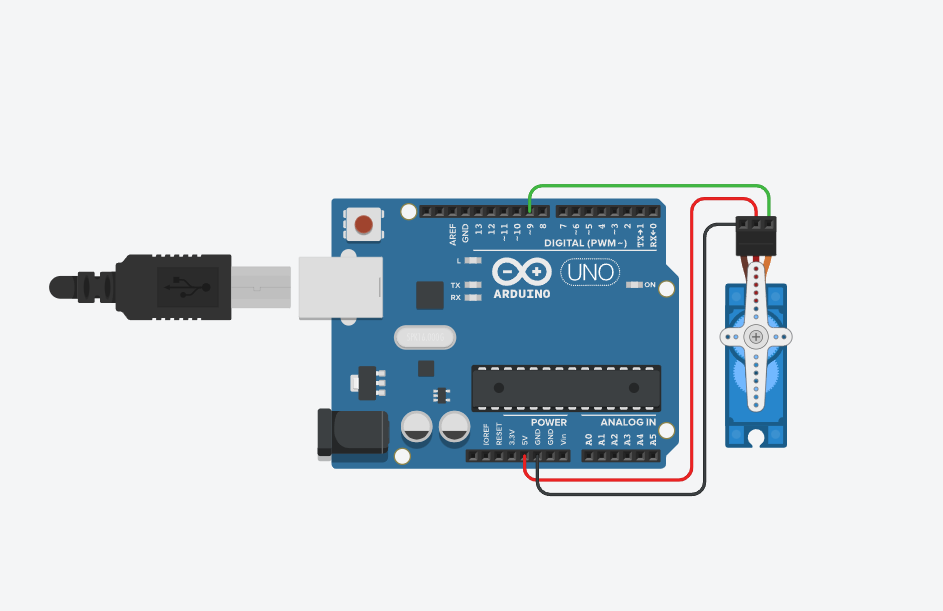

步骤 1：Motor Connections
首先，连接电机到Arduino板，注意GND、Power和Signal Pin的连接。请参考原图确认具体的连接方式。

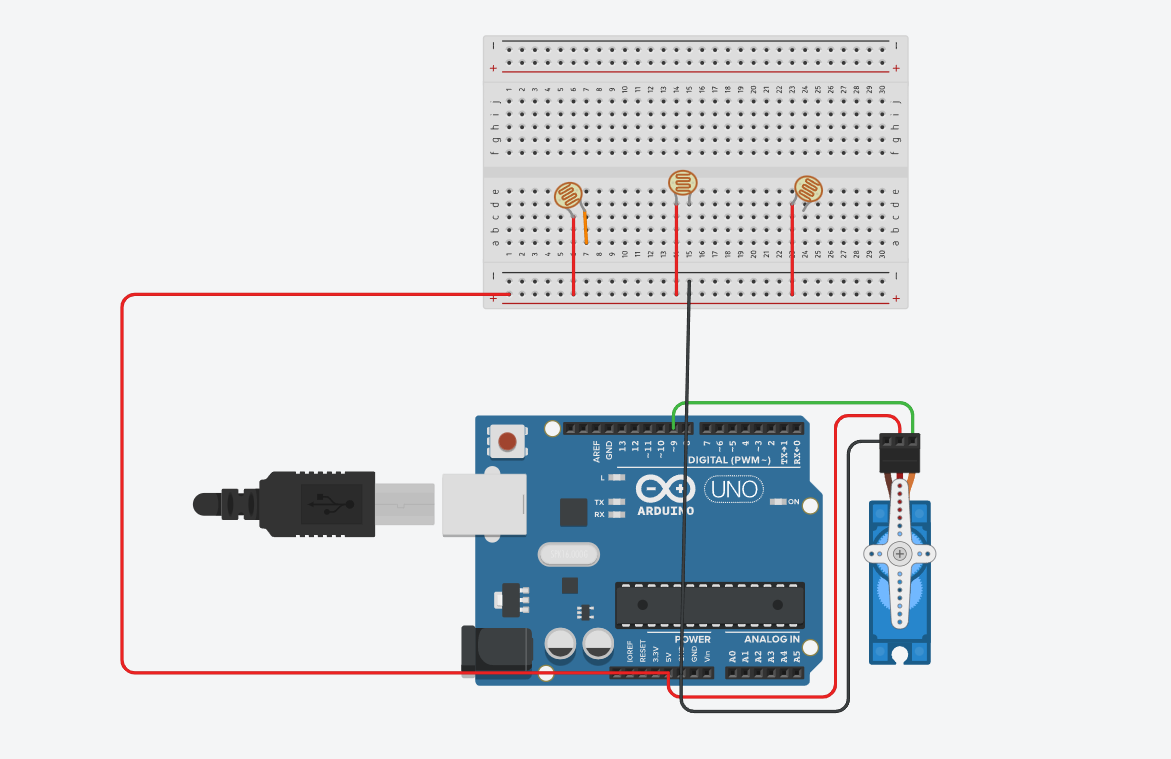

步骤 2：Photo Resistor Connections
然后，插入光电阻到面包板，并连接一端到5V电源。请注意光电阻的方向和位置。

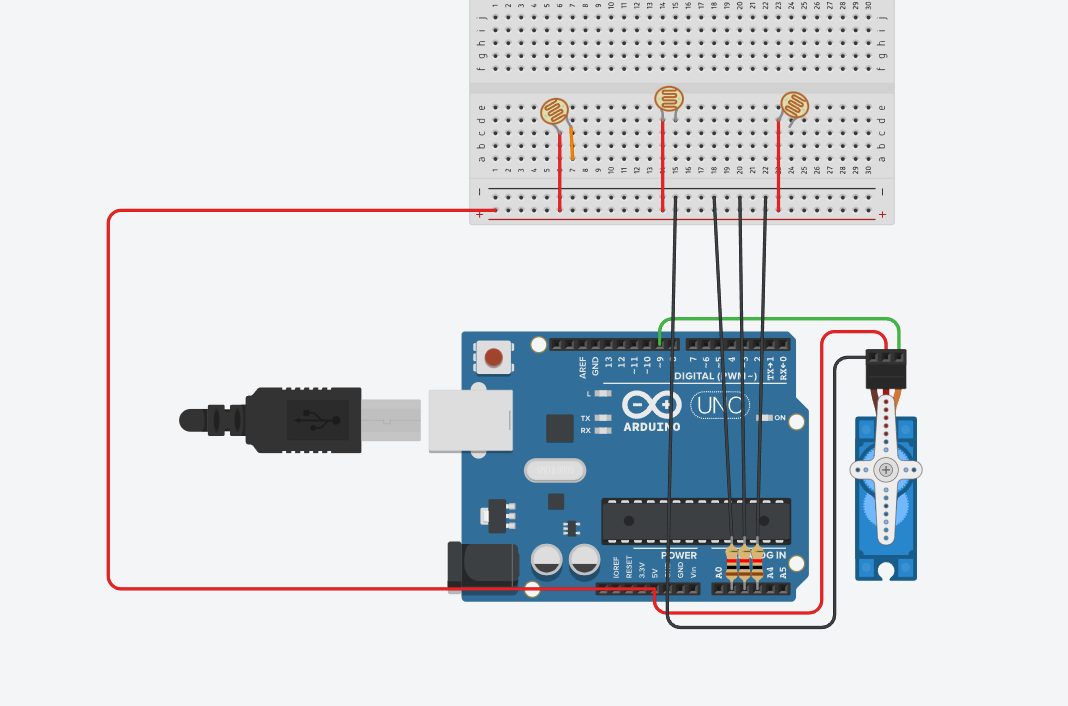

步骤 3：Circuit Completion
接着，连接电阻和光电阻到面包板，注意A0、A1和A2引脚的连接。请参考原图确认具体的连接方式。
步骤 4：IGNITION
最后，上传代码并测试太阳跟踪器的功能。请注意调整默认阈值和参数以适应实际环境。
制作提醒
- 请注意安全，避免电击和其他事故。
- 请使用适当的工具和材料，以避免损坏元件和电路。
- 请参考原文和评论，以解决遇到的问题和疑问。
- 请注意测试和调试，确保太阳跟踪器的正常工作。
验收与排错
- 请检查电路的连接和元件的工作状态，确保正常工作。
- 请检查太阳跟踪器的转动和跟踪功能，确保准确性和稳定性。
- 请检查代码和参数，确保适应实际环境和需求。
- 请检查安全和可靠性，确保长期正常工作。
可选改造
- 可以使用更高精度的光电阻和电阻，以提高太阳跟踪器的准确性。
- 可以使用更强大的电机和齿轮箱，以提高太阳跟踪器的转动速度和扭矩。
- 可以使用更先进的控制算法和传感器，以提高太阳跟踪器的智能化和自适应性。
阅读提示
这篇中文内容用于快速判断项目是否值得进一步阅读和复刻。涉及精确尺寸、电路连接、安全操作、图纸和图片细节时，请以 Instructables 原文为准：https://www.instructables.com/Solar-Follower/
